اینورتر هایتک F100

معرفی اینورتر هایتک F100

هایتک (HiTEK) یک برند تایوانی فعال در حوزه تجهیزات اتوماسیون صنعتی و درایو کنترل دور موتور است که محصولات آن برای کاربردهای عمومی و صنعتی طراحی می‌شوند. نسل جدید اینورترهای HiTEK نیز با همکاری شرکت چینی Folinn Electric توسعه یافته‌اند؛ همکاری‌ای که باعث شده این درایوها با ساختار فنی به‌روز و امکانات کنترلی متناسب با نیازهای رایج صنعت عرضه شوند. این برند در بازار ایران نیز حضور دارد و در پروژه‌های تأسیساتی، ماشین‌سازی و خطوط تولید مورد استفاده قرار می‌گیرد.

اینورتر هایتک F100، مجموعه‌ای از قابلیت‌های کنترلی را در یک درایو اقتصادی ارائه می‌کند. امکاناتی مانند کنترل برداری بدون سنسور، کنترل PID، ارتباط Modbus RTU، Auto Tuning و واحد ترمز داخلی در این سری دیده می‌شود و همین موضوع آن را برای بسیاری از کاربردهای عمومی به گزینه‌ای قابل بررسی تبدیل می‌کند. در بازار ایران نیز درایو F100 به دلیل تنوع مدل‌ها، دسترسی مناسب به قطعات، خدمات پس از فروش و سهولت راه‌اندازی، در صنایع مختلف از جمله سیستم‌های پمپاژ، تهویه، خطوط انتقال مواد، ماشین‌آلات بسته‌بندی، صنایع غذایی، نساجی، چوب و ماشین‌آلات عمومی صنعتی به‌طور گسترده مورد استفاده قرار می‌گیرد.

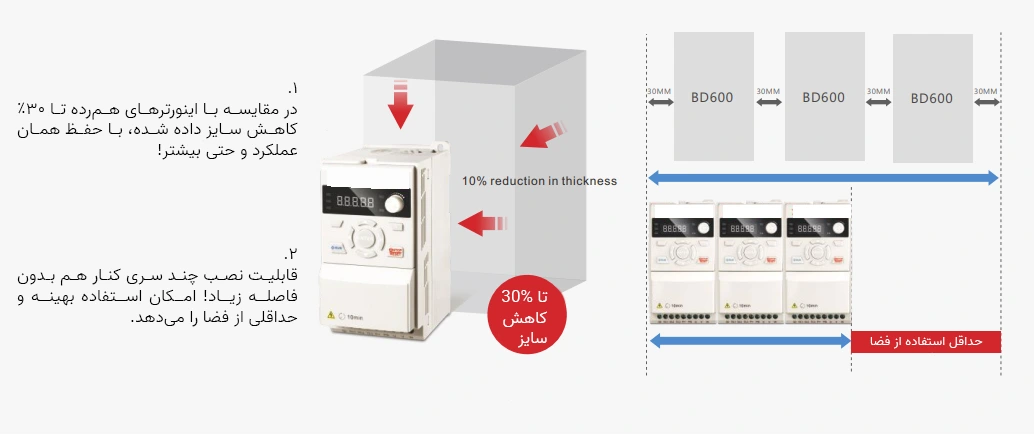

اینورتر هایتک F100 یک Mini Vector Drive یا درایو کنترل دور موتور کامپکت است که برای کنترل سرعت و گشتاور موتورهای القایی سه‌فاز طراحی شده است. منظور از کامپکت این است که اینورتر در ابعاد کوچک و با طراحی فشرده ساخته شده تا بتوان آن را در تابلوهای برق با فضای محدود نیز به‌راحتی نصب کرد. عبارت Mini Vector Drive هم به این معناست که این درایو با وجود اندازه کوچک، از الگوریتم کنترل برداری بهره می‌برد و می‌تواند عملکردی دقیق‌تر و قدرتمندتر از اینورترهای ساده V/F ارائه دهد. به همین دلیل، این سری با وجود ابعاد کوچک، امکاناتی را ارائه می‌دهد که معمولاً در درایوهای صنعتی رده بالاتر دیده می‌شود و برای طیف وسیعی از کاربردهای عمومی و نیمه‌سنگین گزینه‌ای ایده‌آل محسوب می‌شود.

هسته اصلی عملکرد F100 بر پایه دو روش کنترلی است:

1. کنترل V/F: یعنی نسبت ولتاژ به فرکانس موتور ثابت نگه داشته می‌شود تا سرعت موتور به‌صورت ساده و پایدار کنترل شود؛ این روش برای کاربردهای عمومی مانند فن‌ها و پمپ‌ها بسیار مناسب است.
2. کنترل برداری بدون سنسور: یعنی درایو بدون استفاده از انکودر یا سنسور سرعت، جریان و رفتار موتور را تحلیل می‌کند تا گشتاور بالاتر، پاسخ سریع‌تر و کنترل دقیق‌تر سرعت را در کاربردهایی که به عملکرد قوی‌تر نیاز دارند فراهم کند.

برخلاف بسیاری از اینورترهای اقتصادی که تنها از کنترل ساده V/F پشتیبانی می‌کنند، سری F100 به الگوریتم SVC مجهز شده است. این ویژگی به هایتک F100 امکان می‌دهد در رنج اقتصادی، مانند یک درایو پیشرفته‌تر عمل کند و موتور در زمان راه‌اندازی، تغییرات بار و کار در دورهای پایین، عملکردی نرم‌تر، گشتاور بالاتر و دقت بیشتری در کنترل سرعت داشته باشد.

کاربردهای اینورتر هایتک F100

وقتی قصد خرید درایو کنترل دور موتور داشته باشید، از بین تنوع زیاد برندها و مدل‌های اینورتر، باید تشخیص دهیم کدامیک مناسب کاربرد مدنظر شماست. ویژگی‌ها، مشخصات فنی و طراحی اینورتر هایتک F100 تعیین می‌کند در چه کاربردی مناسب است. در ادامه به این سوالات پاسخ خواهیم داد: درایو هایتک F100 برای چه کاربردی مناسب است؟ در آن کاربرد چگونه عمل خواهد کرد؟ کدام امکانات و ویژگی‌های درایو برای سازگاری با آن کاربرد تعبیه شده است؟

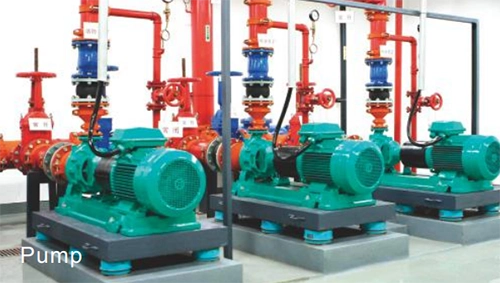

کنترل پمپ و بوستر پمپ

یکی از رایج‌ترین کاربردهای اینورتر هایتک F100، کنترل انواع پمپ‌های سانتریفیوژ، بوستر پمپ‌های آبرسانی، پمپ‌های سیرکولاتور و سیستم‌های انتقال سیالات است. در این کاربردها، نیاز سیستم در طول شبانه‌روز ثابت نیست و روشن بودن موتور با دور نامی، علاوه بر افزایش مصرف برق، باعث استهلاک بیشتر تجهیزات نیز می‌شود. برای مثال در یک بوستر پمپ مجتمع مسکونی، زمانی که چندین واحد به‌طور همزمان شیر آب را باز می‌کنند، فشار شبکه کاهش پیدا می‌کند. در این شرایط، کنترل‌کننده PID داخلی اینورتر با دریافت سیگنال از سنسور فشار، به‌صورت خودکار سرعت موتور را افزایش می‌دهد تا فشار آب روی مقدار تنظیم‌شده ثابت بماند. با کاهش مصرف آب نیز دور موتور کاهش یافته و ضمن صرفه‌جویی در مصرف انرژی، از ایجاد ضربه قوچ و استهلاک پمپ جلوگیری می‌شود.

کنترل فن و سیستم‌های تهویه

فن‌ها و هواکش‌های صنعتی معمولاً در تمام ساعات با حداکثر ظرفیت کار نمی‌کنند. استفاده از اینورتر F100 امکان تنظیم دقیق سرعت فن متناسب با نیاز واقعی سیستم را فراهم می‌کند. مثلا در یک سیستم تهویه سالن تولید، زمانی که دمای محیط یا میزان آلاینده‌ها افزایش پیدا می‌کند، کنترلر مرکزی می‌تواند از طریق ورودی آنالوگ یا شبکه Modbus فرمان افزایش سرعت فن را صادر کند. با کاهش دما نیز سرعت موتور کاهش می‌یابد و علاوه بر کاهش مصرف برق، صدای فن و استهلاک یاتاقان‌ها نیز کمتر می‌شود.

نوار نقاله و خطوط انتقال مواد

در خطوط تولید، هماهنگی سرعت تجهیزات مختلف اهمیت زیادی دارد. اینورتر هایتک F100 امکان تنظیم پیوسته سرعت نوار نقاله را فراهم می‌کند تا حرکت مواد اولیه یا محصولات با فرآیند تولید هماهنگ باشد. به‌عنوان نمونه، در یک خط بسته‌بندی مواد غذایی ممکن است سرعت دستگاه بسته‌بندی در شیفت‌های مختلف تغییر کند. اپراتور می‌تواند تنها با تغییر فرکانس خروجی اینورتر، سرعت نوار نقاله را تنظیم کند یا این فرمان را از طریق PLC و شبکه Modbus ارسال نماید تا تمام تجهیزات خط با یکدیگر هماهنگ کار کنند.

ماشین‌آلات بسته‌بندی

ماشین‌آلات بسته‌بندی برای یکسان سازی مقدار محتویات، به حرکت نرم، توقف دقیق و تغییر سریع سرعت نیاز دارند. اینورتر F100 با قابلیت تنظیم زمان‌های شتاب‌گیری و توقف (ACC/DEC)، کنترل روان موتور را در این تجهیزات امکان‌پذیر می‌کند. برای مثال، در دستگاه بسته‌بندی افقی، هنگام تغییر نوع محصول یا ابعاد بسته‌بندی، اپراتور می‌تواند بدون تغییر مکانیکی سیستم، تنها با تنظیم فرکانس خروجی اینورتر سرعت کل دستگاه را متناسب با شرایط جدید تنظیم کند.

صنایع غذایی

در صنایع غذایی، کنترل یکنواخت سرعت تجهیزات نقش مهمی در مراحل مختلف دارد. تجهیزاتی مانند همزن‌ها، نوارهای انتقال، دستگاه‌های شست‌وشو و سیستم‌های پرکن از جمله کاربردهای رایج اینورتر F100 هستند. تصور کنید، در یک خط تولید رب یا لبنیات، اگر سرعت همزن بیش از حد افزایش پیدا کند، کیفیت فرآیند اختلاط کاهش می‌یابد. با استفاده از اینورتر F100 می‌توان سرعت موتور را دقیقاً مطابق نیاز فرآیند تنظیم کرد و در صورت تغییر نوع محصول، تنها پارامترهای اینورتر را تغییر داد.

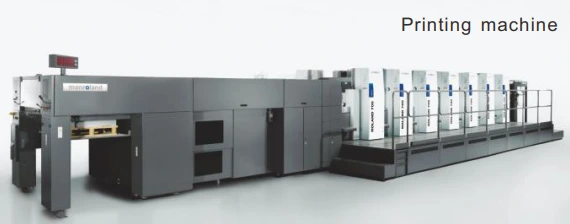

ماشین‌آلات چاپ

دستگاه‌های چاپ به کنترل دقیق سرعت برای هماهنگی میان غلتک‌ها نیاز دارند. تغییرات ناگهانی سرعت می‌تواند باعث جابه‌جایی طرح یا افزایش ضایعات شود. در یک دستگاه چاپ رول، اپراتور می‌تواند سرعت موتور را متناسب با نوع کاغذ یا فیلم پلاستیکی تنظیم کند تا فرآیند چاپ با کیفیت یکنواخت و بدون پارگی یا کشیدگی انجام شود.

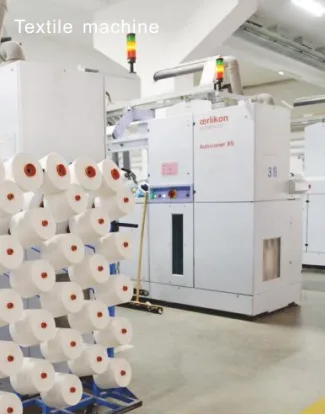

صنایع نساجی

در ماشین‌آلات نساجی، تغییرات ناگهانی سرعت می‌تواند موجب پارگی نخ یا کاهش کیفیت بافت شود. به همین دلیل کنترل نرم شتاب و توقف اهمیت زیادی دارد. مثلا در یک دستگاه پیچش نخ، اینورتر F100 با افزایش تدریجی سرعت موتور از وارد شدن تنش ناگهانی به نخ جلوگیری می‌کند و کیفیت تولید را بهبود می‌بخشد.

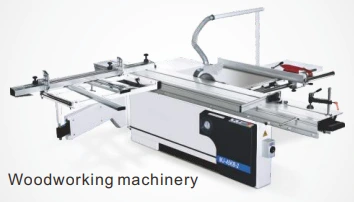

صنایع چوب

ماشین‌آلات صنایع چوب مانند اره، رنده، دستگاه‌های برش و CNC ها، بسته به نوع برش، نوع چوب و ابزار برش به سرعت‌های متفاوتی نیاز دارند. اپراتور یک دستگاه برش MDF می‌تواند سرعت موتور را متناسب با ضخامت ورق یا نوع تیغه تنظیم کند تا کیفیت برش افزایش یافته و از سوختگی لبه‌های قطعه جلوگیری شود.

کمپرسورها

کمپرسورهای هوا معمولاً در ساعات مختلف شبانه‌روز با بار یکسان کار نمی‌کنند. استفاده از اینورتر باعث می‌شود ظرفیت تولید هوای فشرده متناسب با میزان مصرف تنظیم شود. یک کمپرسور اسکرو را در نظر بگیرید. زمانی که مصرف هوای فشرده کاهش پیدا می‌کند، اینورتر سرعت موتور را کم می‌کند تا کمپرسور به‌طور مداوم بین حالت بار و بی‌بار جابه‌جا نشود. این موضوع باعث کاهش مصرف انرژی و افزایش عمر کمپرسور خواهد شد.

اسپیندل و ماشین‌آلات دور بالا

یکی از ویژگی‌های قابل توجه اینورتر F100، فرکانس خروجی تا ۱۰۰۰ هرتز است که امکان استفاده از آن در برخی اسپیندل‌های فرکانس بالا و ماشین‌آلات با دور زیاد را فراهم می‌کند. در یک دستگاه CNC سبک، می‌توان سرعت اسپیندل را متناسب با نوع ابزار و جنس قطعه تنظیم کرد تا کیفیت ماشین‌کاری بهبود یابد. البته انتخاب اینورتر برای اسپیندل باید با توجه به مشخصات فنی موتور و نیازهای دقیق کاربرد انجام شود.

راه‌اندازی موتورهای تکفاز (در کاربردهای خاص)

اگرچه اینورتر F100 برای کنترل موتورهای القایی سه‌فاز طراحی شده است، اما مطابق راهنمای سازنده، در برخی شرایط امکان راه‌اندازی موتور تکفاز خازن‌دار نیز با انجام سیم‌بندی و تنظیم پارامترهای مشخص وجود دارد. در برخی ماشین‌آلات قدیمی که تعویض موتور امکان‌پذیر نیست، می‌توان با رعایت دستورالعمل‌های سازنده و تنظیم پارامترهای مربوطه، کنترل سرعت موتور تکفاز را نیز پیاده‌سازی کرد. البته این روش تنها در شرایط خاص و مطابق دستورالعمل فنی سازنده توصیه می‌شود و برای همه موتورهای تکفاز قابل استفاده نیست.

مشخصات فنی اینورتر F100

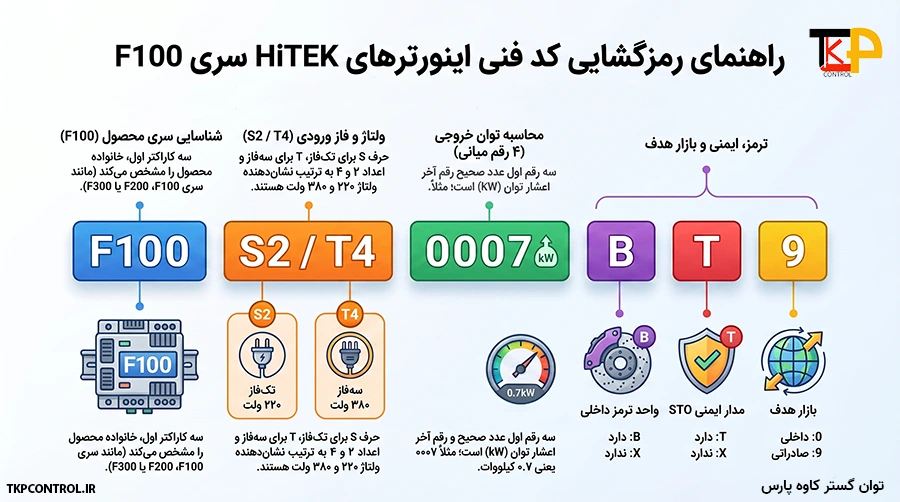

راهنمایی شناسایی کد فنی درایو HiTEK F100

تمام مدل‌های اینورتر هایتک F100 دارای یک کد فنی هستند که اطلاعات مهمی مانند سری محصول، نوع تغذیه، توان، وجود واحد ترمز، مدار ایمنی STO و بازار هدف را در خود جای داده است. آشنایی با این ساختار به شما کمک می‌کند هنگام خرید یا استعلام قیمت، مدل موردنیاز خود را سریع‌تر و دقیق‌تر انتخاب کنید.

به‌عنوان مثال، کد F100S20007BX0 را در نظر بگیرید. این کد از شش بخش تشکیل شده است که شکل تفکیک شده آن F100-S2-0007-BX0 است. هر بخش اطلاعات مشخصی را درباره اینورتر ارائه می‌دهد:

• F100: سری محصول را معرفی می‌کند. (سری های دیگر: F300 و F200)
• S2: تغذیه ورودی دستگاه را مشخص می‌کند. دستگاه های تکفاز با S و سه فاز با T کدگذاری شده‌اند. همچنین عدد 2 نمایانگر ولتاژ 220، عدد 4 ولتاژ 380 است. پس S2 یعنی ولتاژ ورودی یعنی تکفاز 220 ولت است.
• 0007: این بخش از کد توان نامی دستگاه برحسب کیلووات است؛ به این صورت که سه رقم اول بخش صحیح و رقم آخر بخش اعشار را نشان می‌دهد. پس 0007 یعنی 0.7 که درواقع همان اینورتر 0.75 کیلووات است.
• X/B: در این بخش از دو حرف B و X استفاده می‌شود که به ترتیب B مدل دارای ترمز داخلی، X فاقد ترمز داخلی است.
• X/T: اینجا هم دو حالت T و X ممکن است دیده شود. مدلهای T مدار ایمنی دارند ولی مدلهای X خیر. محصولاتی که این قابلیت را به صورت داخلی ندارند با کارت توسعه STO می‌توان آن ها را دارای مدار ایمنی کرد.
• 0/9: عدد 0 در آخر کد بازار هدف محصول را نشان می‌دهد. مدل‌هایی که آخر کد آنها 0 است برای بازار داخلی و عدد 9 برای بازار صادراتی تولید می‌شوند.

جدول مشخصات عمومی سری F100

نکته: برای ویژگی هایی که با ستاره مشخص شده‌اند، زیر جدول توضیحات آمده است.

این مشخصات در عمل چه معنایی دارند؟

یکی از قابلیت‌های کاربردی اینورتر هایتک F100، کنترل PID داخلی و قابلیت Auto Tuning است. کنترل PID برای ثابت نگه داشتن یک کمیت فرایندی مانند فشار، دما یا دبی به‌کار می‌رود و با دریافت سیگنال فیدبک از سنسور، سرعت موتور را به‌صورت خودکار تنظیم می‌کند. تنظیم خودکار نیز فرآیندی است که در آن اینورتر با شناسایی پارامترهای موتور، تنظیمات لازم را برای بهبود دقت کنترل برداری و عملکرد نرم‌تر موتور انجام می‌دهد. استفاده از این دو قابلیت باعث می‌شود راه‌اندازی سیستم سریع‌تر، کنترل دقیق‌تر و عملکرد تجهیزات پایدارتر شود.

گشتاور راه‌اندازی 150 درصدی به اینورتر اجازه می‌دهد موتور را در لحظه شروع به کار با نیروی کافی به حرکت درآورد، حتی زمانی که بار اولیه روی محور وجود دارد. تحمل اضافه‌بار 150 درصدی به اینورتر اجازه می‌دهد در زمان راه‌اندازی یا هنگام افزایش لحظه‌ای بار، بدون ایجاد خطا، گشتاور موردنیاز موتور را تأمین کند. این ویژگی در تجهیزاتی مانند نوار نقاله، میکسر، کمپرسور و ماشین‌آلاتی که بار متغیر دارند اهمیت زیادی دارد.

دقت کنترل سرعت در حالت SVC باعث می‌شود موتور با خطای بسیار کم و نزدیک به مقدار تنظیم‌شده کار کند. این ویژگی در کاربردهایی مانند نوار نقاله، فن، ماشین‌آلات بسته‌بندی و فرآیندهایی که هماهنگی سرعت اهمیت دارد، به عملکرد یکنواخت‌تر، کیفیت بهتر و کاهش نوسان در کار سیستم کمک می‌کند. راندمان بالا و ضریب توان مناسب علاوه بر کاهش تلفات انرژی، باعث بهبود بهره‌وری سیستم و کاهش هزینه‌های برق در کارکردهای طولانی‌مدت می‌شود.

مقایسه مدل‌های تکفاز و سه فاز سری F100

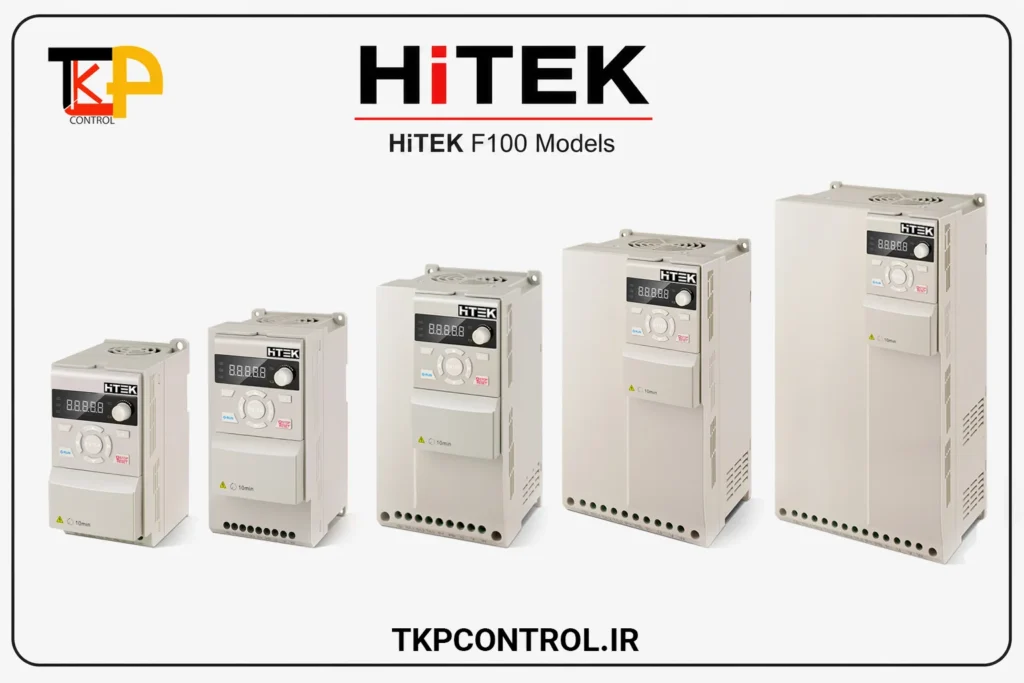

معرفی مدل‌های هایتک F100

اینورتر تک فاز هایتک F100 با ورودی 220 ولت

اینورتر سه فاز هایتک F100 با ورودی 380 ولت

کارت‌های توسعه (Expansion Cards)

یکی از مزیت‌های اینورتر HiTEK F100، امکان توسعه قابلیت‌های آن متناسب با نیاز پروژه است. اگرچه اینورتر به‌صورت استاندارد دارای ورودی و خروجی‌های کنترلی مناسبی است، اما در پروژه‌های بزرگ‌تر یا کاربردهای خاص می‌توان با نصب کارت‌های توسعه (Expansion Cards)، امکانات بیشتری به آن اضافه کرد. این قابلیت باعث می‌شود بدون نیاز به تعویض اینورتر، بتوان آن را با نیازهای جدید سیستم یا تجهیزات جانبی هماهنگ کرد. در ادامه با مهم‌ترین کارت‌های توسعه قابل استفاده در این سری آشنا می‌شویم.

کارت Digital I/O

در برخی پروژه‌ها، تعداد ورودی‌ها و خروجی‌های استاندارد اینورتر پاسخگوی نیاز سیستم نیست. با استفاده از کارت Digital I/O می‌توان ورودی‌ها و خروجی‌های دیجیتال بیشتری در اختیار داشت و تجهیزات متعددی مانند شستی‌های فرمان، سنسورهای موقعیت، لیمیت سوئیچ‌ها، چراغ‌های هشدار یا رله‌های کمکی را به اینورتر متصل کرد.

مثال کاربردی: در یک خط بسته‌بندی که چند سنسور تشخیص محصول، چند شستی فرمان و چند خروجی برای آلارم و رله وجود دارد، این کارت امکان مدیریت تمام سیگنال‌ها را بدون نیاز به کنترلر اضافی فراهم می‌کند.

کارت Analog I/O

در فرآیندهایی که کنترل بر اساس سیگنال‌های آنالوگ انجام می‌شود، کارت Analog I/O بسیار کاربردی است. این کارت امکان دریافت سیگنال از انواع سنسورها و همچنین ارسال سیگنال آنالوگ به سایر تجهیزات را فراهم می‌کند.

مثال کاربردی: در یک سیستم بوستر پمپ، سنسور فشار مقدار فشار شبکه را به اینورتر ارسال می‌کند. سپس اینورتر با استفاده از کنترل PID سرعت موتور را تنظیم می‌کند تا فشار آب همواره روی مقدار تنظیم‌شده باقی بماند.

کارت Pulse

کارت Pulse برای کاربردهایی طراحی شده است که به تبادل سیگنال‌های پالسی با دقت بالا نیاز دارند. این کارت در پروژه‌هایی مانند کنترل سرعت دقیق، شمارش پالس یا ارتباط با تجهیزات دارای خروجی پالسی مورد استفاده قرار می‌گیرد.

مثال کاربردی: در یک دستگاه برش یا چاپ، خروجی پالسی می‌تواند برای هماهنگی سرعت موتور با سایر محورهای دستگاه یا دریافت اطلاعات از تجهیزات اندازه‌گیری استفاده شود.

کارت STO

STO یکی از مهم‌ترین قابلیت‌های ایمنی در درایوهای صنعتی است. این عملکرد باعث می‌شود گشتاور موتور به‌صورت ایمن حذف شود، بدون آنکه برق اصلی اینورتر قطع شود. در نتیجه موتور دیگر قادر به تولید حرکت نخواهد بود، اما اینورتر همچنان روشن باقی می‌ماند و پس از رفع شرایط اضطراری، سریع‌تر به مدار بازمی‌گردد.

مثال کاربردی: اگر در یک دستگاه صنعتی، اپراتور درب حفاظتی را باز کند یا کلید توقف اضطراری (Emergency Stop) فعال شود، مدار STO بلافاصله توان خروجی موتور را قطع می‌کند تا از بروز حادثه جلوگیری شود.

کارت Communication

در خطوط تولید مدرن، اینورتر معمولاً بخشی از یک سیستم اتوماسیون است. کارت‌های Communication امکان ارتباط اینورتر با PLC، HMI، SCADA و سایر تجهیزات کنترلی را از طریق پروتکل‌های صنعتی فراهم می‌کنند.

مثال کاربردی: در یک کارخانه، اپراتور می‌تواند از اتاق کنترل، سرعت موتور، جریان مصرفی، وضعیت خطا و فرمان استارت یا استاپ چندین اینورتر را از طریق PLC و شبکه صنعتی مدیریت کند، بدون آنکه نیازی به مراجعه به تابلو برق باشد.

نکته: همه پروژه‌ها به کارت توسعه نیاز ندارند. اگر تعداد ورودی و خروجی‌های استاندارد اینورتر پاسخگوی نیاز شما باشد، نیازی به نصب این ماژول‌ها نیست. اما در پروژه‌های اتوماسیون پیشرفته، استفاده از کارت‌های توسعه باعث افزایش انعطاف‌پذیری سیستم و کاهش هزینه‌های توسعه در آینده خواهد شد.

مقایسه اینورتر هایتک F100 با سری F300

ممکن است برایتان این سؤال پیش آمده باشد که اینورتر هایتک F100 چه تفاوتی با سایر سری‌های اینورتر هایتک دارد؟ و کدام مدل برای کاربرد شما مناسب‌تر است؟ برند HiTEK سه سری اصلی اینورتر با نام‌های F100، F200 و F300 را تولید می‌کند که در حال حاضر، سری F100 و F300 بیشترین حضور را در بازار ایران دارند. هر دو سری از کیفیت ساخت مناسب و امکانات کنترلی متنوع برخوردار هستند، اما با هدف پاسخگویی به نیازهای متفاوت طراحی شده‌اند.

به‌طور کلی، هایتک F100 یک اینورتر اقتصادی و همه‌منظوره (General Purpose) است که برای اکثر کاربردهای صنعتی، تأسیساتی و ماشین‌سازی مانند پمپ، فن، نوار نقاله، میکسر، کمپرسور و ماشین‌آلات بسته‌بندی انتخابی مناسب محسوب می‌شود.

در مقابل، اینورتر هایتک F300 برای کاربردهایی توسعه یافته است که به انعطاف‌پذیری بیشتر، امکانات کنترلی پیشرفته‌تر و قابلیت‌های توسعه گسترده‌تر نیاز دارند. این سری معمولاً در ماشین‌آلات تخصصی‌تر، خطوط تولید پیشرفته و پروژه‌های اتوماسیون صنعتی که تعداد ورودی و خروجی‌ها، ارتباطات شبکه‌ای یا قابلیت‌های کنترلی پیچیده‌تر اهمیت بیشتری دارند، انتخاب می‌شود.

بنابراین اگر هدف شما کنترل مطمئن موتور در کاربردهای عمومی با هزینه اقتصادی باشد، سری F100 در اغلب پروژه‌ها پاسخگوی نیاز شما خواهد بود. اما اگر پروژه به قابلیت‌های پیشرفته‌تر یا توسعه‌پذیری بیشتر نیاز داشته باشد، بررسی امکانات سری F300 می‌تواند انتخاب مناسب‌تری باشد.

پیشنهاد ما: اگر در انتخاب بین این دو سری تردید دارید، علاوه بر امکان تماس برای مشاوره رایگان، می‌توانید صفحه اینورتر هایتک F300 را نیز مطالعه کنید. در آن صفحه، مشخصات فنی، قابلیت‌ها و کاربردهای این سری به‌صورت کامل بررسی شده است تا بتوانید با توجه به نیاز پروژه، بهترین گزینه را انتخاب کنید.

حفاظت‌ها و نگهداری از درایو F100 برای افزایش طول عمر

یکی از مهم‌ترین مزایای اینورتر HiTEK F100، برخورداری از مجموعه‌ای کامل از حفاظت‌های الکتریکی و قابلیت‌های نظارتی است که از موتور، اینورتر و تجهیزات متصل در برابر شرایط غیرعادی محافظت می‌کنند. علاوه بر انتخاب صحیح اینورتر، رعایت شرایط نصب و انجام سرویس‌های دوره‌ای نیز نقش مهمی در افزایش عمر مفید دستگاه و کاهش توقفات خطوط تولید دارد.

حفاظت‌های داخلی‎

اینورتر هایتک F100 به انواع حفاظت‌های داخلی مجهز شده است تا در صورت بروز خطا، از آسیب دیدن تجهیزات جلوگیری کند. وجود این قابلیت‌ها باعث افزایش ایمنی سیستم، کاهش احتمال خرابی موتور و جلوگیری از توقف ناخواسته ماشین‌آلات در بسیاری از شرایط کاری می‌شود.
شرایط نصب استاندارد

برای دستیابی به بهترین عملکرد و افزایش طول عمر اینورتر، رعایت شرایط نصب توصیه‌شده توسط سازنده ضروری است:

• دمای محیط: 10- تا 40+ درجه سانتی‌گراد (در دماهای 40 تا 50 درجه باید توان دستگاه کاهش یابد.)
• رطوبت محیط: 5 تا 95 درصد بدون ایجاد میعان
• ارتفاع نصب: تا 1000 متر بدون کاهش توان؛ در ارتفاعات بیشتر باید به ازای هر 1000 متر حدود 10 درصد کاهش ظرفیت در نظر گرفته شود.
• نصب در محیط سرپوشیده و دور از تابش مستقیم خورشید
• عدم وجود گردوغبار زیاد، بخارات روغن، گازهای خورنده، مواد قابل اشتعال، رطوبت یا چکه آب
• نصب در تابلو با تهویه مناسب و فضای کافی برای گردش هوا در اطراف اینورتر

رعایت این شرایط علاوه بر جلوگیری از افزایش دمای داخلی، موجب عملکرد پایدار و کاهش احتمال بروز خطاهای حفاظتی خواهد شد.

سرویس و نگهداری

اگرچه اینورتر هایتک F100 نیاز به تعمیرات دوره‌ای پیچیده ندارد، اما بازدیدهای منظم می‌تواند از خرابی‌های ناگهانی جلوگیری کرده و عمر دستگاه را افزایش دهد.

بررسی فن خنک‌کننده

فن خنک‌کننده وظیفه دفع حرارت قطعات قدرت را بر عهده دارد. در بازدیدهای دوره‌ای باید عملکرد صحیح فن، صدای غیرعادی و گردش مناسب هوا بررسی شود. در صورت کاهش راندمان یا توقف فن، لازم است نسبت به تعویض آن اقدام شود تا از افزایش دمای اینورتر جلوگیری گردد.

بررسی خازن‌ها

خازن‌های باس DC به مرور زمان و تحت تأثیر دمای محیط دچار فرسودگی می‌شوند. بازدید دوره‌ای از نظر تغییر شکل ظاهری، نشتی یا کاهش ظرفیت خازن‌ها، به‌ویژه در سیستم‌هایی با ساعات کار بالا، می‌تواند از بروز خرابی‌های پرهزینه جلوگیری کند.

تمیزکاری و کنترل گردوغبار

تجمع گردوغبار روی هیت‌سینک، فن و بردهای الکترونیکی باعث کاهش راندمان خنک‌کاری و افزایش دمای داخلی اینورتر می‌شود. توصیه می‌شود به‌صورت دوره‌ای، متناسب با شرایط محیط نصب، داخل تابلو و سطح اینورتر با استفاده از هوای فشرده خشک یا تجهیزات مناسب تمیز شود. همچنین اطمینان حاصل کنید که مسیر ورود و خروج هوا مسدود نشده باشد تا سیستم خنک‌کننده با حداکثر راندمان عمل کند.

دانلود کاتالوگ و فایل‌های فنی

لینک دانلود: کاتالوگ اینورتر هایتک f100 زبان فارسی

لینک دانلود: راهنمای اینورتر هایتک F100 نسخه اصلی

این فایل‌ها شامل مطالب راهنمای زیر است:

• مشخصات فنی و مدل‌های مختلف F100
• ابعاد و اطلاعات الکتریکی
• راهنمای پارامترها
• تنظیم موتور و Auto Tuning
• تنظیم ACC/DEC
• تنظیم ترمز DC و مقاومت ترمز
• تنظیم ورودی‌ها و خروجی‌های دیجیتال و آنالوگ
• کنترل از طریق کی‌پد، ترمینال، مولتی‌اسپید و Modbus
• راه‌اندازی موتور تکفاز
• تنظیم PID برای کنترل فشار، دما، سطح و ...
• مثال‌های عملی سیم‌بندی و تنظیمات
• جدول پارامترهای عمومی و کاربردی

راهنمای خرید اینورتر هایتک F100

انتخاب اینورتر مناسب تنها بر اساس توان موتور انجام نمی‌شود. عواملی مانند جریان نامی موتور، ولتاژ ورودی، نوع بار، شرایط محیط نصب و سیکل کاری (Duty Cycle) همگی بر عملکرد، طول عمر و راندمان سیستم تأثیر مستقیم دارند. اگر این موارد به‌درستی بررسی شوند، علاوه بر افزایش عمر تجهیزات، از بروز خطاهای ناخواسته و هزینه‌های تعمیرات نیز جلوگیری خواهد شد.

چگونه مدل مناسب را انتخاب کنیم؟

انتخاب مدل مناسب اینورتر هایتک F100 بهتر است بر اساس مشخصات واقعی سیستم انجام شود، نه صرفاً توان درج‌شده روی موتور. مهمترین اطلاعات شامل موارد زیر است:

توان موتور

اولین معیار، توان نامی موتور است. اینورتر F100 در مدل‌های مختلف از 0.75 تا 37 کیلووات عرضه می‌شود و باید مدلی انتخاب شود که با توان موتور یا شرایط کاری آن مطابقت داشته باشد.

جریان موتور

در بسیاری از کاربردهای صنعتی، جریان نامی موتور مهم‌تر از توان آن است. اگر موتور در شرایط بار سنگین یا راه‌اندازی مکرر کار می‌کند، باید جریان خروجی اینورتر با جریان واقعی موتور مقایسه شود تا در زمان راه‌اندازی یا افزایش بار دچار اضافه‌بار نشود.

ولتاژ ورودی

اینورتر هایتک F100 در دو گروه اصلی ارائه می‌شود:

• اگر برق موجود در محل نصب تکفاز 220 ولت است، باید مدل‌های ورودی تکفاز اینورتر انتخاب شوند.
• اگر برق موجود در محل نصب سه‌فاز 380 ولت است، مدل‌های ورودی سه‌فاز برای کاربردهای صنعتی و توان‌های بالاتر مناسب‌تر هستند.

نکته: برای سه فاز 690 ولت با کارشناس فروش تماس بگیرید.

پیش از خرید باید نوع برق موجود در محل نصب بررسی شود.

نوع بار

نوع بار تأثیر مستقیمی بر انتخاب ظرفیت اینورتر دارد. بارهای گشتاور متغیر مانند فن و پمپ معمولاً به ظرفیت استاندارد نیاز دارند. بارهای گشتاور ثابت مانند نوار نقاله، میکسر، اکسترودر، کمپرسور و ماشین‌آلات تولیدی در زمان راه‌اندازی جریان بیشتری مصرف می‌کنند و ممکن است نیاز به انتخاب اینورتر با ظرفیت بالاتر داشته باشند.

شرایط محیط

محیط نصب نیز در انتخاب اینورتر اهمیت زیادی دارد. عواملی مانند دمای محیط، ارتفاع از سطح دریا، میزان گردوغبار، رطوبت، تهویه تابلو برق و وجود گازهای خورنده می‌توانند روی عملکرد اینورتر تأثیر بگذارند. در پروژه‌های صنعتی بهتر است این شرایط قبل از انتخاب مدل بررسی شوند تا تجهیزات با حداکثر عمر مفید کار کنند.

سیکل کاری

Duty Cycle یا سیکل کاری مشخص می‌کند اینورتر در طول شبانه‌روز با چه میزان بار و چه مدت‌زمانی فعالیت می‌کند. تجهیزاتی که به‌صورت 24 ساعته یا با استارت و استپ‌های مکرر کار می‌کنند، نسبت به ماشین‌آلاتی که استفاده مقطعی دارند، نیازمند انتخاب دقیق‌تر ظرفیت اینورتر هستند. بررسی این موضوع از افزایش دمای درایو و کاهش عمر تجهیزات جلوگیری می‌کند.

اگر در انتخاب مدل مناسب تردید دارید، کارشناسان توان گستر کاوه پارس می‌توانند تنها با دریافت اطلاعاتی مانند پلاک موتور، نوع کاربرد و شرایط نصب، مناسب‌ترین مدل اینورتر هایتک F100 را برای پروژه شما پیشنهاد دهند.

عوامل مؤثر بر قیمت اینورتر هایتک F100

قیمت اینورتر هایتک F100 تنها به توان دستگاه محدود نمی‌شود و عوامل مختلفی در تعیین آن نقش دارند. مهم‌ترین این عوامل عبارت‌اند از:

1. توان و جریان خروجی اینورتر
2. تکفاز یا سه‌فاز بودن ورودی
3. امکانات کنترلی و ارتباطی موردنیاز پروژه
4. نوسانات نرخ ارز و شرایط واردات
5. گارانتی و خدمات پس از فروش
6. موجودی بازار و زمان تأمین کالا

به دلیل تغییرات بازار تجهیزات صنعتی، پیشنهاد می‌شود برای دریافت قیمت روز و موجودی هر مدل، با کارشناسان فروش توان گستر کاوه پارس تماس بگیرید.

گارانتی و خدمات پس از فروش

اینورتر یکی از مهم‌ترین تجهیزات سیستم کنترل موتور است و کیفیت خدمات پس از فروش آن به اندازه کیفیت خود دستگاه اهمیت دارد. توان گستر کاوه پارس به عنوان نمایندگی هایتک علاوه بر تأمین اینورتر هایتک، خدماتی مانند مشاوره قبل از خرید، انتخاب ظرفیت مناسب، راهنمایی در نصب و راه‌اندازی، پشتیبانی فنی و تأمین تجهیزات جانبی نیز ارائه می‌شود تا مشتریان با اطمینان بیشتری پروژه خود را اجرا کنند.

مزایای خرید اینورتر هایتک F100 از توان گستر کاوه پارس

خرید اینورتر تنها تهیه یک تجهیز نیست؛ بلکه انتخاب یک تأمین‌کننده مطمئن برای پشتیبانی پروژه نیز اهمیت دارد. برخی از مزایای خرید از توان گستر کاوه پارس عبارت‌اند از:

• نمایندگی هایتک و تأمین مستقیم محصولات با تنوع کامل مدل‌ها و تجهیزات
• تضمین اصالت کالا و ارائه محصولات اورجینال
• مشاوره تخصصی رایگان برای انتخاب ظرفیت مناسب بر اساس مشخصات پروژه
• ارسال سریع به تهران و سراسر کشور
• پشتیبانی و خدمات فنی پیش و پس از خرید توسط کارشناسان اتوماسیون صنعتی

اگر برای انتخاب مدل مناسب یا استعلام قیمت اینورتر هایتک F100 نیاز به راهنمایی دارید، کارشناسان توان گستر کاوه پارس آماده‌اند تا متناسب با نوع موتور، شرایط کاری و نیاز پروژه، بهترین گزینه را به شما پیشنهاد دهند.

سوالات متداول (FAQ)

اینورتر هایتک F100 ساخت کجاست؟ اینورتر هایتک F100 محصول کشور تایوان، با همکاری شرکت چینی Folinn Electric است.

اینورتر هایتک F100 برای چه کاربردهایی مناسب است؟ این سری برای کنترل دور موتور انواع الکتروموتورهای صنعتی در کاربردهایی مانند پمپ، فن، نوار نقاله، میکسر، دستگاه‌های بسته‌بندی، ماشین‌آلات صنعتی، کمپرسورها و بسیاری از تجهیزات اتوماسیون مناسب است.

اینورتر هایتک F100 در چه توان‌هایی عرضه می‌شود؟ اینورتر هایتک F100 در مدل‌های مختلف از توان 0.75 تا 37 کیلووات عرضه می‌شود.

آیا اینورتر هایتک F100 ورودی تکفاز و سه‌فاز دارد؟ بله. این سری در مدل‌های ورودی تکفاز 220 ولت و ورودی سه‌فاز 380 ولت عرضه می‌شود تا متناسب با نیاز پروژه انتخاب شود. همچنین برای 690 ولت سه فاز میتوانید با ما تماس بگیرید.

آیا اینورتر هایتک F100 برای پمپ مناسب است؟ بله. اینورتر F100 با داشتن کنترل PID داخلی، حفاظت خشک‌کارکردن، قابلیت Sleep/Wakeup و کنترل فشار گزینه مناسبی برای انواع پمپ‌های صنعتی و بوسترپمپ‌ها است.

آیا اینورتر هایتک F100 برای فن مناسب است؟ بله. اینورتر هایتک F100 امکان کنترل دقیق سرعت فن، کاهش مصرف انرژی، راه‌اندازی نرم و کاهش استهلاک موتور را فراهم می‌کند و برای سیستم‌های تهویه و هواساز گزینه مناسبی است.

آیا اینورتر هایتک F100 کنترل برداری (SVC) دارد؟ بله. اینورتر F100 از کنترل برداری بدون سنسور پشتیبانی می‌کند که باعث افزایش گشتاور، کنترل بهتر سرعت و عملکرد پایدار موتور در سرعت‌های پایین می‌شود.

آیا اینورتر هایتک F100 دارای PID داخلی است؟ بله. اینورتر F100 به کنترل‌کننده PID داخلی مجهز است و می‌تواند کمیت‌هایی مانند فشار، دما، سطح و دبی را بدون نیاز به کنترلر خارجی تنظیم و کنترل کند.

آیا اینورتر هایتک F100 از Modbus RTU پشتیبانی می‌کند؟ بله. اینورتر هایتک F100 از شبکه Modbus RTU پشتیبانی می‌کند و به‌راحتی در سیستم‌های PLC، HMI و اتوماسیون صنعتی قابل استفاده است.

آیا امکان اتصال مقاومت ترمز به اینورتر هایتک F100 وجود دارد؟ بله. در مدل‌های دارای مدار ترمز، امکان اتصال مقاومت ترمز (Brake Resistor) برای کاهش سریع سرعت موتور و توقف‌های مکرر وجود دارد.

آیا اینورتر هایتک F100 برای موتور تکفاز مناسب است؟ بله. اینورتر F100 امکان راه‌اندازی برخی موتورهای تکفاز را با انجام تغییرات در سیم‌بندی موتور و تنظیم پارامترهای مربوطه فراهم می‌کند.

حداکثر فرکانس خروجی اینورتر هایتک F100 چقدر است؟ حداکثر فرکانس خروجی اینورتر هایتک F100 تا 1000 هرتز قابل تنظیم است و برای بسیاری از کاربردهای صنعتی و موتورهای دور بالا مناسب است.

تفاوت اینورتر هایتک F100 و F300 چیست؟ F100 یک اینورتر اقتصادی و همه‌منظوره برای کاربردهای عمومی است؛ اما F300 امکانات پیشرفته‌تری مانند کنترل دقیق‌تر موتور، قابلیت‌های توسعه‌یافته ارتباطی و عملکرد بهتر در کاربردهای سنگین و پیچیده ارائه می‌دهد.

چگونه مدل مناسب اینورتر هایتک F100 را انتخاب کنیم؟ برای انتخاب مدل مناسب باید توان و جریان موتور، ولتاژ ورودی، نوع بار، شرایط محیط نصب و سیکل کاری (Duty Cycle) بررسی شوند. در صورت نیاز، کارشناسان توان گستر کاوه پارس می‌توانند مناسب‌ترین مدل را متناسب با مشخصات پروژه به شما پیشنهاد دهند.

سخن پایانی
