ترانسمیتر فشار ویکا

پرشر ترانسمیتر ویکا با تبدیل فشار مکانیکی به سیگنال الکتریکی استاندارد (معمولاً ۴ تا ۲۰ میلی‌آمپر)، امکان انتقال داده‌ها به اتاق کنترل و سیستم‌های اتوماسیون را فراهم می‌کند. در ادامه این مطلب راهنمای جامع، به بررسی کامل ترانسمیتر فشار ویکا می‌پردازیم و تمام جنبه‌های مهم از جمله مشخصات فنی، مدل‌های مختلف، قیمت و ... را مورد بحث قرار می‌دهیم.

ترانسمیتر فشار ویکا چیست و چگونه کار می‌کند؟

ترانسمیتر فشار ویکا یک دستگاه الکترومکانیکی است که فشار سیال (گاز یا مایع) را اندازه‌گیری کرده و آن را به یک سیگنال الکتریکی استاندارد تبدیل می‌کند. این دستگاه از یک سنسور فشار (معمولاً از نوع دیافراگمی) تشکیل شده که تحت تأثیر فشار، تغییر شکل می‌دهد و این تغییر را به سیگنال الکتریکی تبدیل می‌کند.

نحوه عملکرد ترانسمیتر فشار ویکا بدین صورت است که ابتدا فشار سیال از طریق اتصال فرآیندی به دیافراگم سنسور منتقل می‌شود. دیافراگم تحت فشار تغییر شکل می‌دهد و این تغییر شکل توسط المان‌های پیچیده (strain gauge) به تغییر مقاومت الکتریکی تبدیل می‌شود. سپس سیگنال ضعیف توسط مدار الکترونیکی تقویت شده و این سیگنال به خروجی ۴-۲۰ میلی‌آمپر، ۰-۱۰ ولت یا سایر استانداردها تبدیل می‌شود. خروجی ۴-۲۰ میلی‌آمپر رایج‌ترین استاندارد در صنعت است که مزایای زیادی از جمله مقاومت در برابر نویز، امکان انتقال در فواصل طولانی و تشخیص خطای مدار (۰ میلی‌آمپر نشان‌دهنده قطعی سیم) دارد.

مدل‌های اصلی ترانسمیتر فشار ویکا

شرکت wika چندین مدل مختلف ترانسمیتر فشار ویکا تولید می‌کند که هر کدام برای کاربردهای خاص طراحی شده‌اند. مدل‌های اصلی عبارتند از:

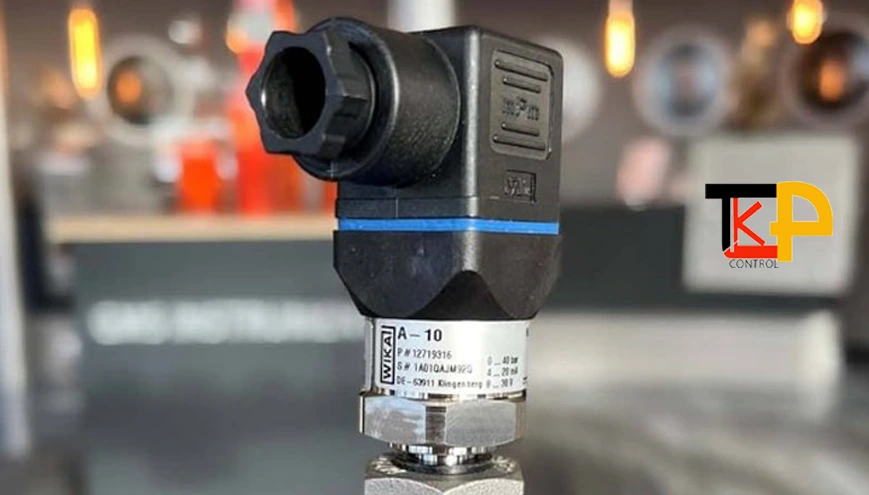

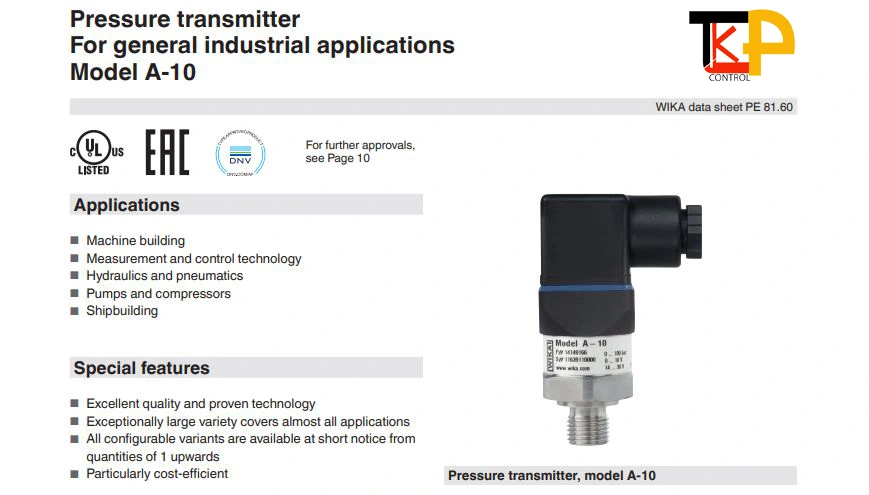

• مدل A10

ترانسمیتر فشار ویکا A10 یکی از محبوب‌ترین و پرکاربردترین مدل‌هاست که برای اندازه‌گیری فشار مطلق، فشار نسبی و فشار تفاضلی استفاده می‌شود. ترانسمیتر فشار wika a10 مناسب برای صنایع عمومی، آب و فاضلاب، HVAC بوده و از ویژگی‌های کلیدی آن می‌توان به محدوده فشار قابل اندازه‌گیری از ۰ تا ۱۰۰۰ بار، دقت اندازه‌گیری کمتر از ۰.۲۵٪ خطا، شدت جریان خروجی ۴ تا ۲۰ میلی‌آمپر و همچنین اتصالات الکتریکی از نوع کابل‌های دوتایی و سه‌تایی اشاره کرد.

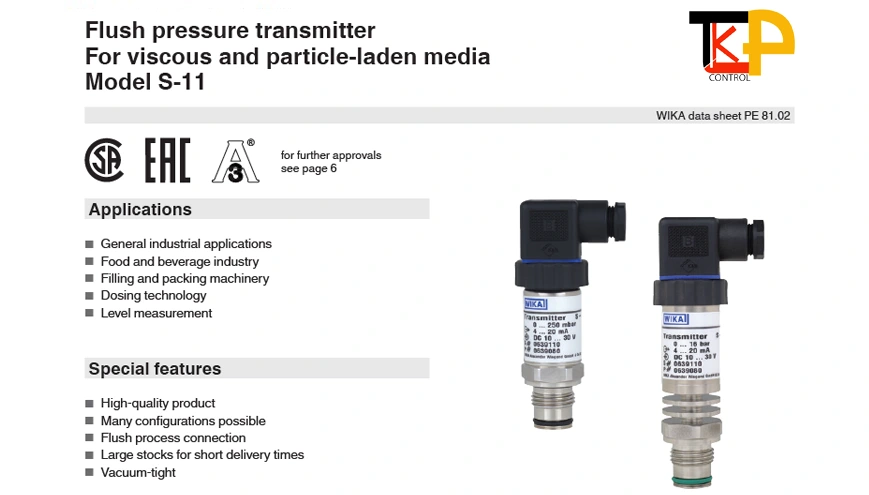

• مدل S11

ترانسمیتر فشار wika s11 دارای سنسور تشخیص فشار دیافراگمی بوده و برای کاربردهای خاصی نظیر صنایع غذایی و دارویی که نیاز به دقت بسیار بالا دارند طراحی شده است. شدت جریان خروجی اندازه گیری شده بین ۰ تا ۲۰ میلی‌آمپر، ولتاژ پشتیبانی بین ۱۰ تا ۳۰ ولت، جنس بدنه استنلس استیل، قابلیت پوشش‌دهی فشار بین ۰ تا ۲۵۰ میلی بار، دقت فوق‌العاده بالا و پایداری حرارتی عالی از ویژگی‌های کلیدی این ترانسمیتر به شمار می‌روند.

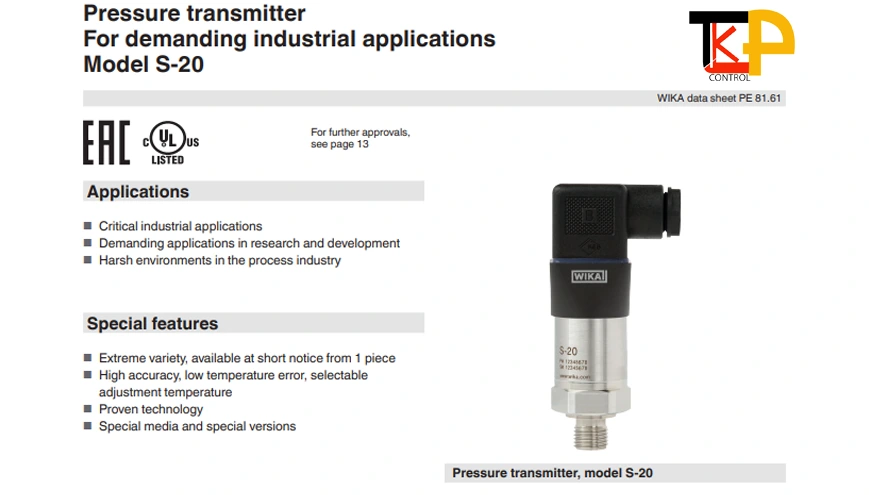

• مدل S20

ترانسمیتر فشار wika s20 یک محصول با ویژگیهای متفاوت ترانسمیتر فشار ویکا بوده و برای کاربردهای پیشرفته با نیازهای خاص طراحی شده است. بدنه بسیار مقاوم ساخته شده با فولاد ضد زنگ (استنلس استیل)، استفاده از آن در شرایط خورنده، قابلیت اندازه‌گیری محدوده فشار بین 0.4 تا ۱۶۰۰ میلی‌آمپر، جریان خروجی متغیر بین ۴ تا ۲۰ میلی‌آمپر و ولتاژ بین ۰ تا ۱۰ ولت برخی از مهمترین ویژگی‌های آن هستند. این مدل به دلیل قابلیت برنامه‌ریزی پیشرفته و ارتباط دیجیتال (HART، Profibus، Foundation Fieldbus) برای اتوماسیون صنعتی پیشرفته مناسب است.

• مدل S10

ترانسمیتر فشار wika s10 برای کاربردهای صنعتی سنگین طراحی شده و ویژگی‌های زیر را دارد: محدوده فشار وسیع بین 1.5 تا 10 بار، جنس بدنه چدنی، مقاومت بالا در برابر شرایط سخت محیطی، استحکام بالای مکانیکی و مقاومت بالا در برابر خوردگی، سیگنال خروجی بین ۴ تا ۲۰ میلی آمپر، میزان ولتاژ پشتیبانی بین ۸ تا ۳۰ میلی‌ولت و دقت بالا و پایداری طولانی‌مدت. این نوع ترانسمیتر برای صنایع نفت، گاز و پتروشیمی مناسب می‌باشد.

• مدل IS20 و IS21

این مدلهای‌ ترانسمیتر فشار قلمی ویکا برای محیط‌های خطرناک و دارای خطر انفجار طراحی شده‌ و برای صنایع نفت و گاز در مناطق خطرناک مناسب می‌باشند. آنها یک اتصال فرآیند دیافراگم فلاش داشته و سیالات چسبناک یا محیط‌های حاوی مواد جامد را اندازه‌گیری می‌کنند. آنها تأییدیه‌های بین‌المللی ATEX و IECEx و همچنین یک فولاد ضد زنگ یکپارچه دارند.

مشخصات فنی ترانسمیتر فشار ویکا

قبل از خرید ترانسمیتر فشار ویکا، بهتر است با مشخصات فنی این محصول بیشتر آشنا شویم. از مهم‌ترین مشخصات فنی پرشر ترانسمیتر ویکا می‌توان به این موارد اشاره کرد:

• محدوده فشار: محدوده فشار پرشر ترانسمیتر ویکا بسیار گسترده است و از فشارهای بسیار پایین (خلأ) تا فشارهای بسیار بالا (۱۰۰۰ بار و بیشتر) را پوشش می‌دهد. این گستردگی باعث می‌شود که ویکا برای تقریباً هر کاربرد صنعتی مناسب باشد.
• دقت (Accuracy): دقت اندازه‌گیری ترانسمیتر فشار ویکا معمولاً بین ۰.۱٪ تا ۰.۵٪ S. (Full Scale) است که بسیار بالاتر از میانگین صنعتی می‌باشد. مدل‌های خاص مانند S11 حتی دقت بالاتری دارند.
• خروجی سیگنال: استاندارد بین ۴ تا ۲۰ میلی‌آمپر (2-wire یا 3-wire) بوده و دارای گزینه‌های اضافی ۰ تا ۱۰ ولت، ۰ تا ۵ ولت نیز هستند.
• خروجی دیجیتال: HART، Profibus PA/DP، Foundation Fieldbus، Modbus
• دمای محیط کاری: دمای محیط: معمولاً -۴۰°C تا +۸۵°C و دمای فرآیند: تا +۲۰۰°C (بسته به مدل و اتصالات)
• جنس دیافراگم: استنلس استیل 316L (رایج‌ترین)، هستلوی C، تیتانیوم و طلای پلاتینیوم (برای کاربردهای خاص)
• درجه حفاظت (IP Rating): معمولاً IP65، IP67 یا IP68 مناسب برای محیط‌های بیرونی و خشن

کاربردهای ترانسمیتر فشار ویکا در صنایع مختلف

ترانسمیتر فشار ویکا به دلیل کیفیت بالا و قابلیت اطمینان در صنایع متعددی استفاده می‌شود، از جمله:

• صنعت نفت، گاز و پتروشیمی: اندازه‌گیری فشار در خطوط لوله، پایش فشار مخازن ذخیره‌سازی، کنترل فشار در فرآیندهای پالایشی، استفاده در محیط‌های خطرناک با مدل‌های IS20 و IS21
• صنعت نیروگاهی: پایش فشار بخار در بویلر، اندازه‌گیری فشار آب تغذیه، کنترل فشار در توربین‌ها، نظارت بر فشار روغن در سیستم‌های هیدرولیک
• صنعت آب و فاضلاب: اندازه‌گیری فشار در خطوط توزیع آب، پایش فشار در ایستگاه‌های پمپاژ، کنترل سطح مخازن با اندازه‌گیری فشار هیدرو استاتیک، استفاده در تصفیه‌خانه‌های آب و فاضلاب
• صنعت HVAC: کنترل فشار در سیستم‌های تهویه مطبوع، پایش فشار در چیلرها و بویلرها، اندازه‌گیری فشار در سیستم‌های سرمایشی و گرمایشی
• صنایع غذایی و دارویی: استفاده از مدل‌های با دیافراگم استریل، اندازه‌گیری فشار در فرآیندهای استریلیزاسیون، کنترل فشار در خطوط پرکن

قیمت ترانسمیتر فشار ویکا

باید توجه داشت که قیمت ترانسمیتر فشار ویکا ثابت نیست و به عوامل متعددی بستگی دارد. مدل دستگاه، محدوده فشار، دقت مورد نیاز، جنس دیافراگم، نوع خروجی، درجه حفاظت، وجود گواهی‌های ATEX، SIL و نوسانات نرخ ارز جزو مهمترین عوامل تاثیرگذار بر قیمت پرشر ترانسمیتر ویکا محسوب می‌شوند. به دلیل این متغیرها، قیمت ترانسمیتر فشارWika  در بازار می‌تواند بسیار متفاوت باشد و تعیین یک قیمت قطعی برای آن امکان‌پذیر نیست. از آنجا که به دلیل نوسانات شدید نرخ ارز و تغییرات سریع بازار، قیمت‌ها هر لحظه قابل تغییر است، لطفاً برای استعلام قیمت دقیق این محصول با ترانسمیتر فشار ویکا نمایندگی توان گستر کاوه پارس تماس بگیرید.

خرید ترانسمیتر فشار ویکا

فروش ترانسمیتر فشار ویکا در ایران توسط چندین شرکت معتبر از جمله شرکت سهامی خاص توان گستر کاوه پارس انجام می‌شود. توصیه ما این است که حتما هنگام خرید ترانسمیتر فشار ویکا از نمایندگی ویکا به نکات زیر توجه کرد:

• تعیین دقیق نیازهای خودتان مانند محدوده فشار، دقت، نوع خروجی، دمای کاری
• انتخاب مدل مناسب بر اساس کاربرد و صنعت
• تأیید اصالت کالا و اطمینان از خرید کالای اصل آلمان
• بررسی معتبر از نمایندگی
• خدمات پس از فروش، پشتیبانی فنی و خدمات تعمیر و کالیبراسیون

برای جلوگیری از خرید کالای تقلبی یا دست‌دوم بدون گارانتی از نمایندگی رسمی ترانسمیتر فشار ویکا در ایران و شرکت‌های معتبر فروش ابزار دقیق اقدام به خرید این محصول نمایید. نمایندگی‌های رسمی معمولاً ضمانت اصالت کالا، گارانتی معتبر و خدمات پس از فروش ارائه می‌دهند. شرکت سهامی خاص توان گستر کاوه پارس به‌عنوان یک مجموعه متخصص در حوزه برق صنعتی، اتوماسیون صنعتی و ابزار دقیق، با رویکردی حرفه‌ای در طراحی، تأمین و اجرای پروژه‌های صنعتی فعالیت می‌کند. این شرکت با تکیه بر دانش فنی، تجربه اجرایی و بهره‌گیری از فناوری‌های روز، تلاش دارد راهکارهایی مطمئن و کارآمد برای ارتقای بهره‌وری و توسعه صنایع ارائه دهد.

برای مشاوره رایگان، کسب اطلاعات جامع درباره لیست قیمت ترانسمیتر فشار ویکا، دریافت کاتالوگ ترانسمیتر فشار ویکا و خرید ترانسمیتر فشار ویکا از توان گستر کاوه پارس می‌توانید با کارشناسان این مجموعه تماس حاصل نمایید.

جمع‌بندی

ترانسمیتر فشار ویکا یکی از بهترین انتخاب‌ها برای اندازه‌گیری فشار در صنایع مختلف است که ترکیبی عالی از دقت بالا، کیفیت ساخت عالی، قابلیت اطمینان و قیمت مناسب را ارائه می‌دهد. هنگام خرید این محصول، بهتر است نیازهای خود را دقیق مشخص کرده و از نمایندگی رسمی خرید کنید تا از اصالت کالا (اصل آلمان)، گارانتی معتبر، دسترسی به کاتالوگ و مستندات فنی، مشاوره تخصصی برای انتخاب مدل مناسب و خدمات پس از فروش و پشتیبانی فنی مطمئن شوید. با انتخاب صحیح مدل مناسب (A10، S10، S11، S20، IS20 یا IS21)، می‌توانید مطمئن باشید که تجهیزاتی با کیفیت جهانی برای فرآیند صنعتی خود انتخاب کرده‌اید.

سوالات متداول

ترانسمیتر فشار ویکا چه تفاوتی با گیج فشار دارد؟

ترانسمیتر فشار ویکا فشار را به سیگنال الکتریکی تبدیل کرده و به اتاق کنترل انتقال می‌دهد، در حالی که گیج فشار فقط فشار را به‌صورت مکانیکی نمایش می‌دهد و قابلیت انتقال سیگنال ندارد.

چگونه می‌توانم از اصل بودن ترانسمیتر فشار ویکا مطمئن شوم؟

فقط از نمایندگی رسمی ترانسمیتر فشار ویکا خرید کنید و گواهی اصالت کالا را درخواست نمایید. کالای اصلی دارای هولوگرام، شماره سریال قابل تأیید و بسته‌بندی اصلی است.

آیا ترانسمیتر فشار ویکا قابل کالیبراسیون است؟

بله، تمام مدل‌های ویکا قابل کالیبراسیون هستند و نمایندگی‌ها خدمات کالیبراسیون ارائه می‌دهند.

تفاوت مدل‌های A10 و S10 چیست؟

مدل A10 ترانسمیتر فشار ویکا برای کاربردهای عمومی مناسب‌تر است در حالی که S10 برای شرایط صنعتی سنگین‌تر طراحی شده و مقاومت بیشتری دارد.

آیا می‌توانم ترانسمیتر فشار ویکا دست‌دوم بخرم؟

خرید کالای دست‌دوم بدون گارانتی و خدمات پس از فروش توصیه نمی‌شود مگر اینکه از سلامت فنی آن اطمینان کامل داشته باشید.

چگونه می‌توانم کاتالوگ ترانسمیتر فشار ویکا را دریافت کنم؟

کاتالوگ ترانسمیتر فشار ویکا را می‌توانید از وب‌سایت رسمی ویکا یا از نمایندگی ترانسمیتر فشار ویکا در ایران دریافت کنید.

مدت زمان گارانتی ترانسمیتر فشار ویکا چقدر است؟

مدت زمان گارانتی ترانسمیتر فشار ویکا بسته به نمایندگی و قرارداد متفاوت است، اما معمولاً ۱۲ تا ۲۴ ماه گارانتی معتبر ارائه می‌شود.
