لول سوئیچ پره ای

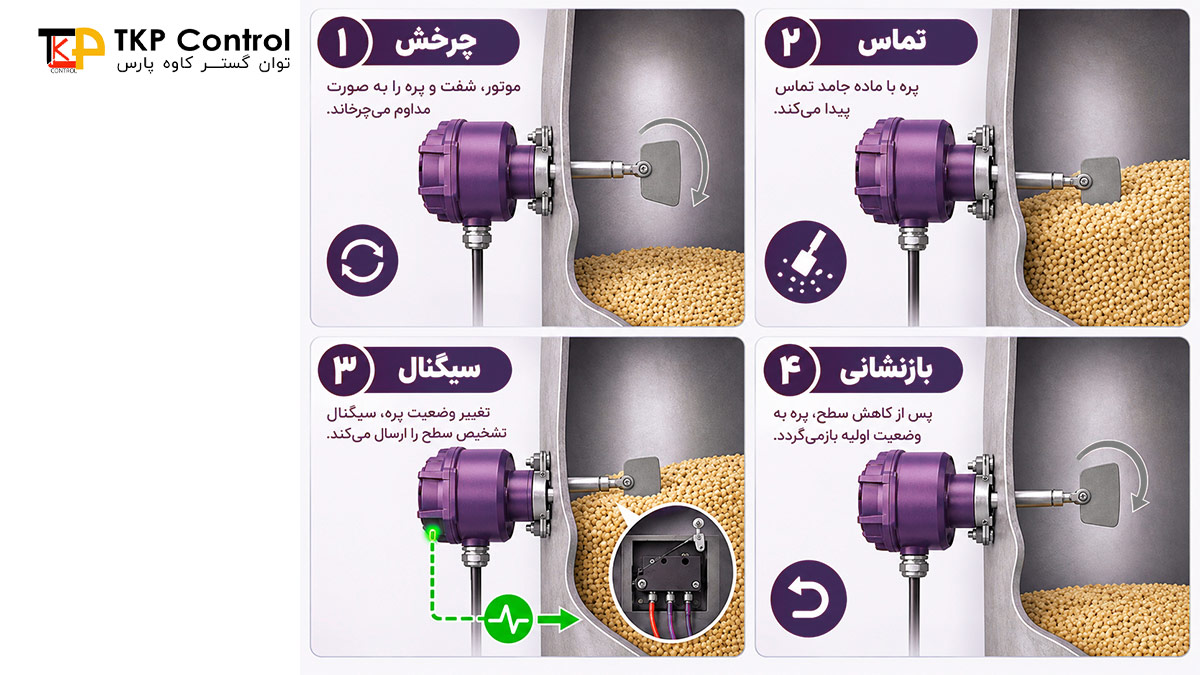

لول سوئیچ پره‌ ای چیست و چگونه کار می‌ کند؟

مکانیزم عملکرد لول سوئیچ پره‌ ای ساده و کاملاً مکانیکی است. این تجهیز به منظور تشخیص بالا یا پایین آمدن سطح مواد جامد در مخازن و سیلوها استفاده می شود. ساختار این تجهیز نسبتاً ساده است و اساس کار آن به چرخش یک پره داخل مخزن و تشخیص توقف این پره برمی گردد. داخل دستگاه یک موتور کم دور، پره را به صورت مداوم می چرخاند. تا زمانی که پره آزاد باشد و ماده ای به آن نرسیده باشد، چرخش ادامه دارد و خروجی دستگاه در وضعیت عادی قرار می گیرد. زمانیکه سطح ماده داخل مخزن بالا می آید و پره را درگیر می کند، ماده در برابر چرخش پره مقاومت ایجاد کرده که با بیشتر شدن این مقاومت، پره متوقف می شود. سطح سنج این توقف را تشخیص می دهد و وضعیت خروجی آن تغییر می کند. سیستم کنترل از این تغییر وضعیت متوجه می شود که ماده به نقطه موردنظر رسیده است.

وقتی سطح ماده دوباره پایین بیاید و پره آزاد شود، مکانیزم داخلی به حالت اولیه برمی گردد و پره دوباره شروع به چرخش می کند. به این ترتیب، دستگاه می تواند برای تشخیص سطح بالا و سطح پایین در سیلو، مخزن یا هاپر استفاده شود.

چرا چرخش پره متوقف می شود؟

نکته اصلی در عملکرد لول سوئیچ پره ای، همین تغییر مقاومت در برابر حرکت پره است. وقتی پره در فضای خالی قرار دارد، موتور به راحتی آن را می چرخاند. اما وقتی ماده جامد اطراف پره جمع می شود، وزن و مقاومت ماده مانع حرکت آزاد پره می شود.

مکانیزم داخلی دستگاه این تغییر را تشخیص می دهد و آن را به یک فرمان الکتریکی تبدیل می کند. بنابراین تجهیز لازم نیست رسانایی الکتریکی یا ویژگی های خاص الکتریکی ماده را اندازه گیری کند؛ تشخیص بر اساس برخورد فیزیکی ماده با پره انجام می شود. به همین علت، این فناوری برای بسیاری از مواد جامد فله ای، پودری و گرانولی کاربرد دارد.

آیا رطوبت یا رسانایی ماده روی عملکرد آن اثر می گذارد؟

در لول سوئیچ پره ای، اصل تشخیص بر پایه حرکت مکانیکی پره است؛ بنابراین در مدل های مناسب، تغییرات رطوبت یا رسانایی ماده نقش اصلی را در تشخیص سطح ندارند. این مورد با برخی روش های دیگر مانند سوئیچ های خازنی متفاوت است. در لول سوئیچ های خازنی، ویژگی های الکتریکی ماده می توانند روی نقطه عملکرد تأثیر بگذارند، اما در نوع عای پره ای عامل اصلی، مقاومت مکانیکی ماده در برابر چرخش پره است.

البته ذکر این نکته اینجا ضروری است که این به معنای مناسب بودن یک مدل برای همه مواد نیست. نوع ماده، چگالی، اندازه ذرات، میزان چسبندگی و شرایط فرآیند همچنان باید در انتخاب مدل بررسی شوند.

حساسیت لول سوئیچ پره ای چگونه تعیین می شود؟

همه مواد جامد رفتار یکسانی ندارند. یک پودر بسیار سبک، گرانول پلاستیک و سیمان نمی توانند با یک تنظیم یکسان به خوبی تشخیص داده شوند. به همین دلیل، بسته به مدل لول سوئیچ، می توان از انواع مختلف پره یا تنظیمات حساسیت استفاده کرد. پره و تنظیم مناسب باید بر اساس چگالی حجمی و رفتار ماده انتخاب شود.

برای مثال، در برخی مدل های کوبولد، نوع پره و میزان حساسیت قابل تنظیم است تا تجهیز بتواند مواد سبک تر تا مواد متراکم تر را تشخیص دهد. برای برخی پیکربندی ها، حداقل چگالی قابل تشخیص حدود ۰٫۰۴ گرم بر سانتی متر مکعب اعلام شده است. بنابراین هنگام انتخاب لول سوئیچ پره ای، صرفاً مشخص کردن اینکه ماده پودری یا گرانولی است کافی نیست. چگالی و رفتار واقعی ماده نیز باید مشخص باشد.

آیا موتور در زمان گیر کردن پره آسیب می بیند؟

طراحی لول سوئیچ های پره ای به گونه ای است که توقف پره نباید باعث وارد شدن بار دائمی به موتور و مجموعه انتقال حرکت شود.

در برخی مدل ها، مکانیزم داخلی با استفاده از کلاچ یا سازوکار مشابه، زمانی که پره در اثر تجمع ماده متوقف می شود، فشار اضافی را از روی بخش محرک کاهش می دهد. این طراحی از وارد شدن نیروی غیرضروری به موتور و چرخ دنده ها جلوگیری می کند. در نتیجه، توقف پره در زمان رسیدن ماده به نقطه تشخیص، بخشی از عملکرد طبیعی دستگاه است و به معنی خرابی موتور نیست.

منظور از عملکرد ایمن در برابر خطا چیست؟

در بعضی کاربردها، فقط تشخیص سطح کافی نیست و باید مشخص شود دستگاه در صورت قطع برق یا خرابی چه وضعیتی دارد.

به عنوان مثال، اگر لول سوئیچ برای جلوگیری از سرریز یک سیلو استفاده شود، ممکن است طراحی سیستم به شکلی باشد که خرابی تجهیز یا قطع تغذیه به عنوان یک وضعیت هشدار در نظر گرفته شود. به این نوع طراحی عملکرد ایمن در برابر خطا گفته می شود. البته این ویژگی را نباید بدون بررسی دیتاشیت به همه لول سوئیچ های پره ای نسبت داد. حالت عملکرد در زمان قطع برق، خرابی موتور یا از کار افتادن مکانیزم باید از مشخصات همان مدل بررسی شود.

اما سوال مهم: در نهایت، وظیفه لول سوئیچ پره ای چیست؟

وظیفه لول سوئیچ پره ای این نیست که مقدار دقیق و لحظه ای سطح ماده را در کل ارتفاع مخزن اندازه گیری کند. این تجهیز برای تشخیص رسیدن ماده به یک نقطه مشخص طراحی شده است. به عنوان مثال، می توان یک لول سوئیچ را در قسمت بالایی سیلو نصب کرد تا زمان پر شدن بیش از حد را اعلام کند و یک لول سوئیچ دیگر را در قسمت پایینی قرار داد تا پایین آمدن بیش از حد سطح را تشخیص دهد.

در نتیجه، وقتی در یک پروژه به یک تجهیز ساده، مکانیکی و قابل اعتماد برای تشخیص سطح بالا یا پایین مواد جامد نیاز دارید، سطح سنج های پره ای یکی از گزینه های اصلی برای بررسی است.

لول سنج پره ای برای چه موادی مناسب است؟

لول سنج پره ای بیشتر برای کنترل سطح مواد جامد فله ای، پودرها و گرانول ها استفاده می شود؛ موادی که داخل سیلو، مخزن یا هاپر ذخیره و جابه جا می شوند. غلات، آرد، شکر، خوراک دام، سیمان، ماسه، کاکائو و گرانول های پلاستیکی از نمونه های رایج این کاربرد هستند.

اما انتخاب لول سنج پره ای فقط به نوع ماده محدود نمی شود. دو ماده ممکن است هر دو پودری باشند، ولی هنگام پر شدن مخزن رفتار یکسانی نداشته باشند. چگالی، اندازه ذرات، میزان چسبندگی و نحوه حرکت ماده داخل مخزن می تواند روی عملکرد پره تأثیر بگذارد. به عنوان مثال، یک پودر بسیار سبک ممکن است به پره ای با حساسیت بیشتر نیاز داشته باشد، چون نیروی کمتری برای متوقف کردن پره ایجاد می کند. در مقابل، موادی مانند سیمان و ماسه سنگین تر هستند و علاوه بر چگالی، باید مقاومت پره و شفت در برابر سایش و فشار مکانیکی نیز بررسی شود.

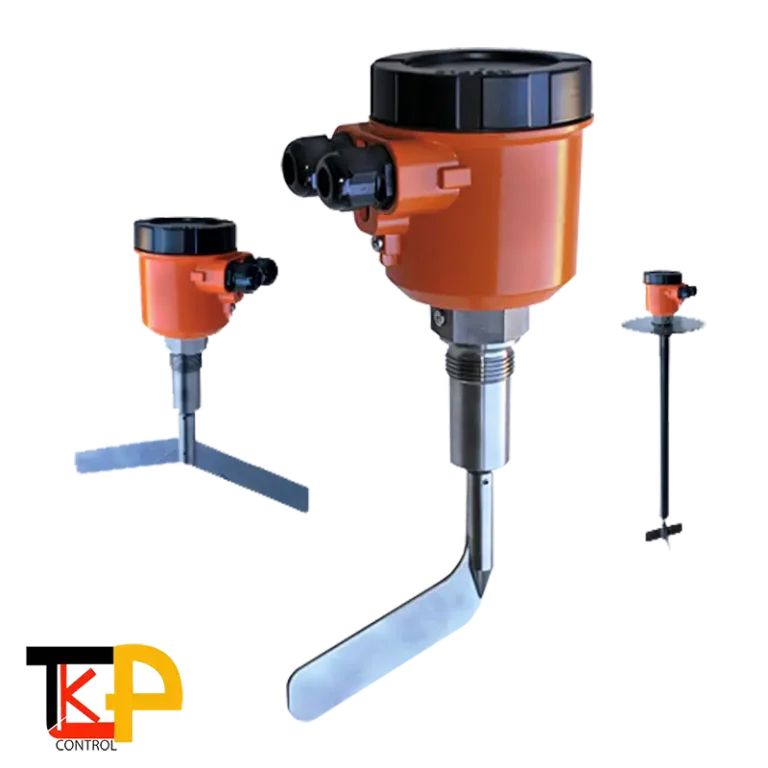

در محصول مدل NIR-9 از برند مشهور کوبولد (KOBOLD)، حداقل چگالی قابل تشخیص به نوع پره و تنظیم حساسیت بستگی دارد. در برخی پیکربندی ها این مقدار حدود ۰٫۰۳۸ گرم بر سانتی متر مکعب و برای برخی پره های استاندارد حدود ۰٫۱۴ گرم بر سانتی متر مکعب اعلام شده است. بنابراین نمی توان یک عدد مشخص را به همه لول سوئیچ های پره ای تعمیم داد. در عمل، برای انتخاب مدل مناسب باید مشخص شود ماده چه چگالی حجمی، اندازه ذرات و رفتار مکانیکی دارد و سپس نوع پره و حساسیت متناسب با آن انتخاب شود.

این بخش را طوری بازنویسی کردم که برای مهندس ابزار دقیق و کاربر صنعتی طبیعی تر باشد؛ جمله ها کوتاه تر شده اند و متن حالت ترجمه مستقیم از دیتاشیت ندارد.

لول سوئیچ پره ای در برابر دیاپازونی و مغناطیسی؛ کدام را انتخاب کنیم؟

انتخاب بین سه خانواده پره ای، دیاپازونی و مغناطیسی به نوع ماده و شرایط پروسه فرآیند شما مشتریان گرامی بستگی دارد، نه صرفاً قیمت محصول. لول سوئیچ پره ای برای مواد جامد دانه درشت و مقاوم در برابر ضربه، مانند سنگ معدن یا کلینکر، و برای پروژه هایی با بودجه محدودتر که به سوئیچینگ رله مستقیم نیاز دارند، انتخاب مناسبی است؛ اما دارای موتور و اجزای متحرک است که در بلندمدت فرسایش پیدا می کنند و برای مواد بسیار چسبنده که ممکن است دور پره بپیچند مناسب نیست. برای این گونه مواد چسبنده یا برای مایعات، لول سوئیچ دیاپازونی با فناوری ویبراسیونی و بدون قطعه متحرک، گزینه بسیار مناسبی است. سطح سوئیچ مغناطیسی نیز عمدتاً برای کاربردهایی که نیاز به چند نقطه سوئیچینگ هم زمان روی یک لوله راهنما دارند مناسب تر است، نه برای اندازه گیری تک نقطه ای ساده.

از منظر هزینه اولیه، نوع پره ای معمولاً ارزان تر از نمونه دیاپازونی هم رده خود است، چون سازوکار الکترومکانیکی ساده تری دارد و نیازی به مدار الکترونیکی تشخیص فرکانس ندارد. این تفاوت قیمت برای سیلوهایی که تعداد نقاط سوئیچینگ زیاد است مثلاً چند نقطه هشدار در یک سیلوی بزرگ، می تواند در جمع کل پروژه قابل توجه باشد؛ اما باید در برابر هزینه نگهداری دوره ای بیشتر و طول عمر نسبتاً کوتاه تر ناشی از وجود قطعات متحرک سنجیده شود.

شرایط و نیاز پروژه	لول سوئیچ پره ای	لول سوئیچ دیاپازونی	لول سوئیچ مغناطیسی
ماده جامد، پودر یا گرانول	مناسب	مناسب	معمولاً مناسب نیست
مایعات	معمولاً مناسب نیست	بسته به مدل مناسب	مناسب
سیلو و مخزن مواد جامد	مناسب	مناسب	معمولاً مناسب نیست
مواد چسبنده	نیاز به بررسی نوع ماده و احتمال چسبیدن به پره دارد	در بسیاری از کاربردها گزینه مناسب تری است	بیشتر برای مایعات کاربرد دارد
مواد سبک و کم چگالی	انتخاب پره و حساسیت مهم است	بسته به مدل و چگالی ماده قابل استفاده است	کاربرد اصلی ندارد
مواد سنگین و دانه درشت	مناسب	بسته به مدل مناسب	کاربرد اصلی ندارد
مواد ساینده مانند سیمان و مواد معدنی	مناسب با انتخاب جنس مناسب پره و شفت	بسته به مدل قابل استفاده	معمولاً مناسب نیست
وجود قطعات متحرک در حسگر	دارد	در بخش حسگر ندارد	بسته به ساختار
نیاز به نگهداری مکانیکی	بیشتر	معمولاً کمتر	بسته به مدل و ساختار
تشخیص سطح بالا و پایین مواد جامد	مناسب	مناسب	معمولاً برای این کاربرد انتخاب اصلی نیست
کنترل چند نقطه سطح در یک مخزن مایع	مناسب نیست	بسته به مدل	مناسب
محیط دارای گردوغبار	بسته به مدل و درجه حفاظت مناسب	بسته به مدل مناسب	کاربرد آن بیشتر در مایعات است
محیط دارای خطر انفجار	در مدل های دارای تأییدیه مناسب	در مدل های دارای تأییدیه مناسب	در مدل های دارای تأییدیه مناسب
ساختار مکانیکی ساده	دارد	ساختار حسگر پیچیده تر است	بسته به مدل
اولویت با قیمت اولیه پایین تر	در بسیاری از کاربردها گزینه اقتصادی تری است	معمولاً هزینه اولیه بالاتری دارد	کاملاً وابسته به مدل و کاربرد
انتخاب برای سیلوی آرد، غلات، خوراک دام یا گرانول	گزینه مناسب	گزینه قابل بررسی	معمولاً انتخاب نمی شود
انتخاب برای مواد چسبنده که احتمال تجمع روی پره وجود دارد	با احتیاط	معمولاً گزینه مناسب تری برای بررسی	بستگی به نوع ماده دارد
انتخاب برای مخزن مایعات با چند نقطه کنترل سطح	نامناسب	بسته به مدل	گزینه مناسب تر

کاربرد لول سوئیچ پره ای در صنایع مختلف

دستگاه های لول سنج پره ای برای صنایع مختلفی مورد استفاده قرار می گیرند که در ادامه به برخی از این صنایع اشاره می کنیم:

صنایع آرد و غلات

لول سوئیچ پره ای در سیلوهای گندم، آرد و غلات بیشتر برای کنترل حد بالای سطح و حد پایین سطح استفاده میگردد. به منظور جلوگیری از سرریز کردن مواد، معمولاً یک سطح سنج در قسمت بالایی سیلو نصب شده و وقتی ماده به ارتفاع تعیین شده برسد و پره را متوقف کند، وضعیت خروجی دستگاه تغییر کرده و سیستم کنترل ورود ماده را متوقف میکند.

همچنین برای کنترل حداقل سطح نیز می توان یک لول سوئیچ در بخش پایینی سیلو نصب کرد. با پایین آمدن سطح ماده و آزاد شدن پره، خروجی دستگاه تغییر کرده و این سیگنال می تواند برای اعلام کمبود ماده، راه اندازی سیستم تغذیه یا توقف بخشی از فرآیند استفاده شود.

*نکته مهم این است که سوئیچ های پره ای مقدار دقیق ماده داخل سیلو را اندازه گیری نمی کند. این تجهیز فقط مشخص می کند که سطح ماده به نقطه نصب رسیده یا از آن پایین تر رفته است.*

کارخانجات خوراک دام و طیور

در کارخانه های تولید خوراک دام، مواد اولیه معمولاً به شکل پودر یا گرانول داخل سیلو و مخزن نگهداری می شوند و کنترل سطح این مواد برای مدیریت فرآیند اهمیت زیادی دارد. در این کاربرد، محل نصب لول سوئیچ باید با توجه به شکل مخزن، مسیر ورود ماده، مسیر تخلیه و ارتفاعی که قرار است سطح در آن کنترل گردد، انتخاب شود. این موضوع در مخازن با کف مخروطی اهمیت بیشتری دارد. هنگام تخلیه، ماده معمولاً از قسمت مرکزی خارج می شود و ممکن است مقداری از آن در نزدیکی دیواره ها باقی بماند. بنابراین اگر محل نصب درست انتخاب نشود، ممکن است وضعیت واقعی سطح ماده با چیزی که سنسور تشخیص می دهد یکسان نباشد. در این نوع کاربرد، طول شَفت، محل نصب و جهت قرارگیری پره به اندازه مشخصات الکتریکی تجهیز اهمیت دارند و باید بر اساس شرایط واقعی مخزن انتخاب شوند.

صنایع سیمان، گچ و تولیدکنندگان مصالح ساختمانی

در صنایع سیمان، گچ، آهک و مصالح، سطح سنج پره ای معمولاً در شرایط سخت تری کار می کند. گرد و غبار، سایش و دمای بالا از عواملی هستند که باید هنگام انتخاب تجهیز در نظر گرفته شوند. در این شرایط، فقط اینکه سنسور بتواند سطح ماده را تشخیص دهد کافی نیست. جنس پره و شفت، درجه حفاظت بدنه، دمای مجاز و فشار قابل تحمل نیز باید با شرایط فرآیند هماهنگ باشند.

برای مثال، شرکت UWT که یکی از کمپانی ها مشهور در زمینه تولید و ساخت انواع سوئیچ سطح است، محصولی دارد که مدل آن RN3001 است که میزان درجه حفاظت آن IP66 است. این مدل، بسته به نوع پیکربندی، قادر است برای دمای فرآیند تا 1100+ درجه سانتیگراد و فشار تا 10 بار مورد استفاده قرار گیرد. این اعداد مربوط به مدل RN3001 و گزینه های قابل انتخاب آن هستند و نباید به تمام لول سوئیچ های پره ای تعمیم داده شوند. در خرید، محدوده دما و فشار باید همیشه از روی مشخصات فنی همان مدل بررسی شود.

صنایع پلاستیک و تولید گرانول

در خطوط تولید و انتقال گرانول های پلاستیکی، نحوه حرکت و تجمع ماده داخل مخزن روی عملکرد لول سوئیچ تأثیر دارد. چگالی گرانول، اندازه و شکل دانه ها، میزان رطوبت و چسبندگی ماده از عواملی هستند که باید هنگام انتخاب تجهیز در نظر گرفته شوند. در برخی مدل ها، امکان تنظیم حساسیت و انتخاب نوع پره وجود دارد. برای نمونه، محصول NIR-9 برند کوبولد با سه سطح حساسیت و انواع مختلف پره ارائه می شود و حداقل چگالی قابل تشخیص آن با نوع پره و میزان حساسیت تغییر می کند. این مورد برای مواد سبک اهمیت بیشتری دارد. لول سوئیچی که برای یک ماده سنگین مثل برخی مواد معدنی عملکرد مناسبی دارد، لزوماً برای گرانول یا پودر سبک انتخاب مناسبی نیست.

محیط های قابل اشتعال و مستعد انفجار

در کارخانه هایی که احتمال ایجاد گرد و غبار قابل اِشتعال وجود دارد، انتخاب سطح سنج باید با دقت بیشتری انجام شود. صرف اینکه در مشخصات محصول عبارت ضدانفجار نوشته شده باشد، برای انتخاب تجهیز  به هیچ عنوان کافی نیست. این موردی است که متاسفانه بسیاری از خریداران و حتی فروشندگان دچار اشتباه میشوند. چون باید مشخص گردد همان مدل موردنظر چه تأییدیه هایی دارد و برای چه شرایط و مناطق تأیید شده است.

اگر بخواهیم مثالی در این زمینه بزنیم می توانیم محصول برند UWT و KOBOLD را نام ببریم:

برند UWT برای مدل های RN3001 و RN3002 گزینه های تأییدیه ATEX و IECEx را ارائه می کند و برند کوبولد نیز برای NIR-9 نسخه دارای تأییدیه ATEX دارد. در چنین کاربردهایی باید تأییدیه دقیق مدل، نوع حفاظت، منطقه نصب و شرایط فرآیند با نیاز پروژه تطبیق داده شود. بنابراین یک لول سوئیچ معمولی را نمی توان صرفاً با استناد به ظاهر مشابه یا نام فناوری، برای محیط دارای خطر انفجار مناسب دانست.

راهنمای جامع خرید لول سوئیچ پره ای

انتخاب لول سوئیچ پره‌ ای زمانی دقیق است که قبل از سفارش، چند مشخصه اصلی فرآیند مشخص شده باشد. نوع ماده، چگالی، دما، عمق نصب، اندازه ذرات و تعداد نقاط موردنیاز برای کنترل سطح، مستقیماً روی انتخاب مدل و نوع پره تأثیر میگذارند.

برای انتخاب محصول صحیح، بایستی حتماً سوالات زیر را پاسخ دهید:

چگالی ماده چقدر است؟

اولین سؤالی که بایستی به آن پاسخ دهید این است که ماده ای که داخل سیلو یا مخزن قرار دارد چه میزان چگالی ای دارد. این موضوع برای مواد سبک و کم چگالی اهمیت بیشتری پیدا می کند. برای مواد سبک و کرکی، حتماً باید از پره ای با حساسیت بالاتر استفاده شود. در برخی مدل های برند کوبولد، مانند نوع V، این امکان وجود دارد که تجهیز برای مواد سبک تر تنظیم شود. برای موادی با چگالی بیشتر مانند شن، سیمان و برخی مواد معدنی، معمولاً پره های استاندارد انتخاب می شوند.

برای انتخاب اولیه، لازم نیست همیشه آزمایش دقیق آزمایشگاهی انجام شود؛ یک مقدار تقریبی و قابل اعتماد از چگالی حجمی ماده نیز می تواند برای بررسی مدل های مناسب کافی باشد. اگر مشخصات دقیق ماده در دسترس است، بهتر است همان مقدار واقعی در انتخاب لحاظ شود.

آیا سیلو در محیط یا منطقه دارای خطر انفجار یا نستعد انفجار قرار دارد یا خیر؟

اگر سیلو در محیطی قرار دارد که احتمال تشکیل گرد و غبار قابل انفجار وجود دارد، انتخاب سطح سنج باید بر اساس طبقه بندی منطقه و تأییدیه تجهیز انجام شود. در چنین شرایطی، صرفاً عبارت ضدانفجار برای انتخاب کافی نیست. باید مشخص شود تجهیز برای کدام منطقه یا Zone خطرناک و با چه نوع حفاظت تأیید شده است. در پروژه هایی که طبقه بندی مناطق گرد و غبار مانند Zone 20، Zone 21 یا Zone 22 مطرح است، گواهی های مربوط به همان شرایط مانند ATEX یا IECEx باید با مشخصات پروژه تطبیق داده شوند.

بنابراین اگر سیلو در یک منطقه خطرناک قرار دارد، مشخصات محیط را قبل از سفارش اعلام کنید تا مدل معمولی با مدل دارای تأییدیه اشتباه نشود.

فاصله محل نصب تا نقطه تشخیص چقدر است؟

ارتفاع محل نصب یکی از مواردی است که مستقیماً روی طول شَفت یا کابل انتخابی تأثیر میگذارد. اگر فاصله از سقف یا محل اتصال تا نقطه ای که باید سطح در آن تشخیص داده شود کم باشد، یک پره با شفت معمولی می تواند کافی باشد. اما برای سیلوهای عمیق تر، باید از مدل های دارای شفت بلند یا امتداد طنابی استفاده شود. در نوع های طنابی، طول باید دقیقاً بر اساس اندازه واقعی مخزن مشخص شود. بهتر است قبل از ثبت سفارش، فاصله محل نصب تا نقطه موردنظر اندازه گیری شود تا پره در ارتفاع صحیح قرار بگیرد.

دمای واقعی ماده چقدر است؟

دمای ماده را باید در محل واقعی پروسه فرآیند بررسی کرد. دمای محیط اطراف سیلو معیار کافی برای انتخاب تجهیز نیست. اگر ماده در دمای معمول محیط وارد سیلو می شود، معمولاً مدل استاندارد قابل بررسی است. اما برای موادی که مستقیماً از کوره، خشک کن یا فرآیند حرارتی وارد مخزن می شوند، دمای واقعی ماده اهمیت زیادی دارد و باید پیش از سفارش مشخص شود. در این شرایط ممکن است به محصولی با تحمل دمای بالاتر نیاز باشد. انتخاب مدل باید بر اساس حداکثر دمای واقعی فرآیند انجام شود، نه یک حدس کلی درباره دمای محیط.

اندازه و رفتار دانه های ماده چگونه است؟

اندازه ذرات نیز می تواند روی انتخاب نوع پره و جنس قطعات اثر گذارد. برای مواد دانه درشت یا ساینده، مقاومت مکانیکی پره و شفت اهمیت بیشتری پیدا می کند. در چنین کاربردهایی، استفاده از قطعات فلزی و مقاوم می تواند نسبت به قطعات پلیمری استاندارد، عمر کاری بیشتری ایجاد کند. البته اندازه ذرات به تنهایی تعیین کننده نیست. میزان سایش، وزن ماده، نحوه ریزش و احتمال برخورد مستقیم ماده با پره نیز باید در نظر گرفته شود.

چند نقطه از سطح سیلو باید کنترل شود؟

قبل از خرید محصول مشخص کنید که فقط یک نقطه از سطح باید کنترل شود یا هم زمان به چند نقطه نیاز دارید. به عنوان نمونه، اگر هدف هم تشخیص پایین آمدن سطح و هم جلوگیری از سرریز کردن باشد، معمولاً دو دستگاه در دو ارتفاع متفاوت نصب می شوند. یکی وضعیت سطح پایین را کنترل می کند و دیگری به عنوان نقطه کنترل سطح بالا عمل می کند.

هر دستگاه فقط وضعیت سطح را در نقطه ای که در آن نصب شده تشخیص میدهد. بنابراین اگر هدف، مشاهده مقدار واقعی سطح در تمام ارتفاع سیلو باشد، استفاده از چند سوئیچ جایگزین اندازه گیری پیوسته نیست و باید از ترانسمیتر سطح، مانند ترانسمیتر راداری، استفاده شود.

قبل از سفارش چه اطلاعاتی باید آماده باشد؟

برای اینکه انتخاب مدل بدون رفت وبرگشت و اشتباه انجام شود، بهتر است این اطلاعات از قبل مشخص باشند: نوع ماده، چگالی حجمی، اندازه ذرات، میزان چسبندگی یا سایش، دمای واقعی فرآیند، فشار مخزن، ارتفاع نقطه تشخیص، طول موردنیاز شفت یا کابل، نوع نصب، تعداد نقاط کنترل سطح و وجود یا نبودن منطقه خطرناک.

هرچه میزان این اطلاعات دقیق تر باشند، انتخاب سطح سنج پره ای سریع تر و مطمئن تر انجام میشود و احتمال انتخاب مدلی که بعد از نصب با شرایط واقعی فرآیند سازگار نباشد، کاهش پیدا می کند.

در اینجا به منظور درک بیشتر مثالی دز این زمینه آورده ایم تا بتوانید راحت تر محصول موردنظرتان را انتخاب کنید.

راهنمای انتخاب لول سوئیچ پره ای برای سیلوی آرد

فرض کنید یک کارخانه تولید آرد، سیلوهایی برای ذخیره گندم یا آرد دارد و لازم است هنگام پر شدن بیش از حد یا پایین آمدن شدید سطح، سیستم کنترل به موقع واکنش نشان دهد. در این شرایط، لول سطنج پره ای به منظور اندازه گیری میزان دقیق ماده داخل سیلو استفاده نمی شود؛ وظیفه آن این است که رسیدن ماده به یک ارتفاع مشخص را تشخیص دهد و وضعیت را به سیستم کنترل اعلام کند. همچنین لازم است برای جلوگیری از سرریز، تجهیز در ارتفاع بالایی سیلو نصب می شود. محل نصب باید طوری انتخاب گردد که وقتی ماده به این نقطه رسید، هنوز فضای کافی برای متوقف کردن ورود ماده وجود داشته باشد. با رسیدن آرد یا ماده ذخیره شده به پره، بخش پره متوقف شده و تغییر وضعیت خروجی می تواند فرمان توقف نوار نقاله، بالابر یا تجهیز انتقال ماده را به سیستم کنترل ارسال کند.

برای کنترل سطح پایین نیز یک Level Switch در ارتفاع مناسب، بخش پایینی سیلو نصب میشود. وقتی سطح ماده پایین بیاید و پره آزاد شود، وضعیت خروجی دستگاه تغییر می کند. این سیگنال می تواند برای اعلام کمبود ماده، فعال کردن سیستم تغذیه یا جلوگیری از ادامه کار تجهیزاتی که به وجود ماده در مخزن وابسته هستند، استفاده شود.

در سیلوی آرد، انتخاب مدل فقط به این دو نقطه کنترل محدود نمی شود. چگالی آرد، میزان چسبندگی، نحوه ورود و تخلیه ماده، طول شفت، نوع پره و محل دقیق نصب باید با شرایط واقعی سیلو هماهنگ باشند. آرد از نظر چگالی و رفتار جریان، با موادی مانند سیمان یا مواد معدنی یکسان نیست و نمی توان صرفاً بر اساس نام لول سوئیچ پره ای یک مدل را برای همه مواد مناسب دانست. محل نصب اهمیت بسیار زیادی دارد. در نقطه ای که ماده مستقیماً و با سرعت روی پره می ریزد، ممکن است نیروی مکانیکی بیشتری به سنسور وارد شود یا تجمع ماده اطراف پره افزایش پیدا کند. به همین دلیل، محل نصب باید با توجه به مسیر ورود و خروج ماده و شکل داخلی سیلو تعیین شود. اگر آرد یا ماده موردنظر چگالی پایینی داشته باشد، حداقل چگالی قابل تشخیص و حساسیت لول سوئیچ باید از مشخصات فنی همان مدل بررسی شود. در چنین کاربردی، انتخاب یک پره نامتناسب ممکن است باعث شود دستگاه در شرایط واقعی سیلو عملکرد مورد انتظار را نداشته باشد.

در محیط های دارای گرد و غبار نیز باید علاوه بر عملکرد مکانیکی، درجه حفاظت بدنه و در صورت وجود خطر انفجار، تأییدیه مناسب تجهیز بررسی شود. وجود گرد و غبار به تنهایی به معنی نیاز قطعی به مدل ضدانفجار نیست؛ اما اگر منطقه از نظر خطر انفجار طبقه بندی شده باشد، تجهیز باید با الزامات همان منطقه مطابقت داشته باشد.

بنابراین برای انتخاب لول سوئیچ پره ای در سیلوی آرد، این چهار موضوع باید از ابتدا مشخص باشند: ارتفاع نقطه کنترل، مشخصات واقعی آرد، شرایط نصب و منطق عملکرد سیستم کنترل. وقتی این اطلاعات مشخص باشند، می توان نوع پره، طول شفت، مدل تجهیز و مشخصات الکتریکی مناسب را دقیق تر انتخاب کرد.

لیست اشتباهات رایج هنگام خرید لول سوئیچ پره ای

در ادامه به برخی از اشتباهات در زمان خرید سوئیچ های سطح پره ای می پردازیم:

• لول سوئیچ پره ای کالایی نیست که فقط بر اساس کمترین قیمت انتخاب شود. متاسفانه خیلی از افراد در این زمینه دچار اشتباهات زیادی می شوند که ممکن غیر قابل جبران باشد زیرا محصولات ممکن است از نظر ظاهری بسیار شبیه هم باشند، اما از نظر جنس پره، طول شَفت، محدوده دمایی، فشار مجاز، خروجی و تأییدیه کاملاً متفاوت باشند. مقایسه قیمت باید بعد از مشخص شدن مشخصات فنی انجام گردد.
• اینکه دستگاه با 220 یا 230 ولت کار می کند، فقط یک بخش از مشخصات آن است. اگر ماده سبک باشد، محل تشخیص در عمق زیادی قرار داشته یا فرآیند دمای بالایی داشته باشد، ولتاژ به تنهایی هیچ تضمینی برای مناسب بودن تجهیز ایجاد نمی کند.
• این یکی از رایج ترین اشتباهات در خرید سطح سنج پره ای است. ماده سبک و ماده سنگین نمی توانند الزاماً با یک نوع پره و یک تنظیم حساسیت کنترل شوند. قبل از انتخاب، چگالی حجمی ماده باید مشخص و با محدوده عملکرد مدل مقایسه شود. تصور اینکه هر لول سوئیچ پره ای برای هر پودر مناسب است پودری بودن ماده به تنهایی برای انتخاب کافی نیست زیرا پودر ممکن است بسیار سبک، چسبنده، مرطوب، ساینده یا دارای اندازه های ذرات متفاوت باشد. رفتار واقعی ماده داخل مخزن اهمیت زیادی دارد.
• در موادی مانند سیمان، ماسه و برخی مواد معدنی، سایش می تواند روی طول عمر پره و شفت اثر مستقیم بگذارد. اگر جنس قطعات بدون توجه به شرایط ماده انتخاب شود، حتی یک تجهیز باکیفیت نیز ممکن است زودتر از انتظار دچار فرسایش شود.
• اگر پره در ارتفاع اشتباه قرار بگیرد، دستگاه نقطه ای را کنترل می کند که در واقع اشتباه است. طول شفت باید بر اساس نقشه مخزن و ارتفاع دقیق نقطه تشخیص تعیین گردد.
• سطح سنج پره ای مقدار دقیق سطح را در تمام ارتفاع مخزن گزارش نمی کند. اگر هدف پروژه این است که مثلاً سطح ماده لحظه به لحظه و بر حسب ارتفاع مشخص گردد، باید از تجهیزات اندازه گیری پیوسته سطح استفاده شود. لول سوئیچ پره ای برای پاسخ به سؤال آیا ماده به این نقطه رسیده است؟ ساخته شده است، نه سؤال سطح ماده الان دقیقاً چند متر است؟
• مدلی که برای یک شرایط خاص تأیید شده، الزاماً برای هر محیط خطرناک دیگری قابل استفاده نیست. طبقه بندی محل نصب و مشخصات گواهی باید با نیاز پروژه تطبیق داده شود.
• استاندارد ISO 9001 استاندارد سیستم مدیریت کیفیت سازمان است، نه استاندارد عملکرد لول سوئیچ پره ای. بنابراین اگر این گواهی در صفحه محصول ذکر می شود، باید مشخص باشد متعلق به سازنده، تأمین کننده یا مجموعه دیگری است و نباید آن را به عنوان استاندارد فنی عملکرد سنسور معرفی کرد.

حتی یک لول سوئیچ مناسب نیز در صورت نصب نامناسب ممکن است عملکرد مطلوبی نداشته باشد.جهت نصب، محل قرارگیری نسبت به مسیر سقوط ماده، فاصله از دیواره مخزن، شکل کف مخزن و احتمال وارد شدن نیروی مکانیکی به پره باید پیش از نصب بررسی شود.در نصب جانبی، به خصوص در مخازنی که ماده مستقیماً روی سنسور می ریزد، احتمال اعمال نیروی مکانیکی و گیرکردن پره باید در نظر گرفته شود.

قیمت لول سوئیچ پره ای به چه عواملی بستگی دارد؟

قیمت لول سوئیچ پره ای یک عدد ثابت نیست و نمی توان برای تمام مدل ها یک قیمت مشخص در نظر گرفت. حتی دو تجهیز از یک برند که هر دو برای کنترل سطح مواد جامد استفاده می شوند، به دلیل تفاوت در ساختار، شرایط کاری و امکانات فنی، قیمت متفاوتی داشته باشند.

اولین عامل تأثیرگذار بر قیمت دستگاه، برند و مدل دستگاه است، اما در تجهیزات ابزار دقیق اختلاف قیمت معمولاً فقط به نام برند مربوط نمی شود. بخش مهمی از قیمت به پیکربندی دستگاه برای شرایط واقعی فرآیند برمی گردد.

چه مشخصاتی روی قیمت لول سوئیچ پره ای تأثیر می گذارند؟

نوع و طول شفت عوامل مهم بر قیمت نهایی محصول است. هرچه نقطه تشخیص از محل نصب فاصله بیشتری داشته باشد و به شفت بلندتر یا ساختار طنابی نیاز باشد، پیکربندی تجهیز نیز متفاوت خواهد بود. همچنین نوع شفت تجهیز بسیار مهم است. نوع پره نیز اهمیت دارد. برای مواد سبک و کم چگالی ممکن است به پره حساس تر نیاز باشد، در حالی که برای مواد سنگین یا ساینده، پره ای با ساختار مقاوم تر انتخاب شود. جنس و طراحی پره می تواند روی قیمت نهایی اثر بگذارد.

جنس پره، شفت و قطعات در تماس با ماده نیز از عوامل مهم هستند. برای مواد خورنده یا ساینده ممکن است استفاده از فولاد زنگ نزن یا مواد مقاوم تر لازم باشد که طبیعتاً با یک مدل استاندارد قیمت یکسانی ندارد.

حداقل چگالی قابل تشخیص نیز می تواند روی انتخاب مدل و نوع پره اثر بگذارد. یک لول سوئیچ که برای مواد سنگین استفاده می شود، لزوماً برای پودرهای بسیار سبک مناسب نیست و ممکن است به پیکربندی حساس تری نیاز داشته باشد.

دمای فرآیند و فشار مخزن از عوامل مهم دیگر هستند. مدل استاندارد برای یک سیلوی معمولی ممکن است برای فرآیندی با دمای بالا یا فشار قابل توجه مناسب نباشد و در این حالت باید نسخه ای با محدوده کاری بالاتر انتخاب شود.

نوع اتصال فرآیندی نیز در قیمت مؤثر است. اتصال رزوه ای، فلنجی یا سایر گزینه های سفارشی بسته به مدل و کاربرد می توانند قیمت متفاوتی داشته باشند.

ولتاژ تغذیه و نوع خروجی نیز باید مشخص باشند. دستگاه ممکن است با ولتاژهای مختلف و خروجی هایی مانند رله، میکروسوئیچ یا خروجی ترانزیستوری ارائه شود و هر پیکربندی می تواند قیمت متفاوتی داشته باشد.

درجه حفاظت بدنه و تأییدیه های موردنیاز نیز روی قیمت تأثیر دارند. اگر تجهیز برای یک محیط خاص به درجه حفاظت بالاتر یا گواهی هایی مانند ATEX و IECEx نیاز داشته باشد، این موارد بخشی از پیکربندی فنی و هزینه نهایی خواهند بود.

چرا قیمت دو لول سوئیچ پره ای با مشخصات ظاهراً مشابه متفاوت است؟

فرض کنید دو دستگاه هر دو برای کنترل سطح مواد جامد و هر دو با عنوان لول سوئیچ پره ای عرضه می شوند. ممکن است یکی از آن ها شفت کوتاه، پره استاندارد، اتصال رزوه ای و خروجی ساده داشته باشد، در حالی که دستگاه دیگر شفت بلند، پره مقاوم، اتصال فلنجی، تغذیه متفاوت و تأییدیه محیط خطرناک داشته باشد. از نظر عنوان محصول، هر دو یک نوع تجهیز هستند؛ اما از نظر فنی یکسان نیستند و طبیعی است که قیمت آن ها نیز متفاوت باشد.

برای مثال، دستگاه مدل UWT RN3001 با گزینه های مختلفی برای نوع تغذیه، خروجی، جنس قطعات، نوع اتصال و تأییدیه ارائه می شود. بنابراین حتی برای یک مدل مشخص نیز ممکن است قیمت نهایی بر اساس انتخاب های فنی سفارش تغییر کند.

آیا ارزان ترین لول سوئیچ پره ای انتخاب بهتری است؟

لزوماً نه. در خرید تجهیزات ابزار دقیق، قیمت پایین تر زمانی ارزش دارد که تجهیز از نظر فنی با فرآیند سازگار باشد. ممکن است یک مدل ارزان تر از نظر ولتاژ تغذیه مناسب باشد، اما حداقل چگالی موردنیاز ماده، طول شفت، دمای فرآیند یا شرایط نصب را پوشش ندهد. در این شرایط، اختلاف قیمت اولیه می تواند در مقایسه با هزینه اصلاح نصب، تعویض تجهیز یا توقف فرآیند بسیار ناچیز باشد.

چرا قیمت پایه به تنهایی برای خرید صنعتی کافی نیست؟

در فروش تجهیزات صنعتی، اعلام یک قیمت پایه بدون مشخص کردن مدل و پیکربندی می تواند باعث مقایسه اشتباه شود. برای مثال، قیمت یک لول سوئیچ با شفت استاندارد و قیمت همان خانواده با شفت بلند، جنس متفاوت، تأییدیه ضدانفجار و خروجی خاص را نمی توان مستقیماً با هم مقایسه کرد. بهترین روش برای استعلام قیمت این است که **مدل یا شماره فنی دقیق دستگاه** مشخص باشد. اگر هنوز مدل انتخاب نشده است، حداقل باید اطلاعاتی مانند نوع ماده، چگالی، دما، فشار، طول شفت، محل نصب، ولتاژ تغذیه، خروجی و شرایط محیطی اعلام شود تا بتوان پیکربندی مناسب را مشخص کرد.

برای استعلام دقیق قیمت چه اطلاعاتی لازم است؟

برای اینکه قیمت لول سوئیچ پره ای دقیق تر و بدون رفت وبرگشت مشخص شود، بهتر است این اطلاعات در زمان استعلام آماده باشند:

نوع ماده، چگالی حجمی، دمای فرآیند، فشار مخزن، نقطه تشخیص، طول شفت، نوع پره، نوع اتصال، ولتاژ تغذیه، نوع خروجی و وجود یا نبودن محیط خطرناک. هرچه این اطلاعات کامل تر باشند، انتخاب مدل و اعلام قیمت نیز دقیق تر خواهد بود.

خرید لول سوئیچ پره ای از توان گستر کاوه پارس

در خرید تجهیزات ابزار دقیق، فقط قیمت اولیه مهم نیست. انتخاب مدل درست، اصالت تجهیز، دریافت مستندات فنی، دریافت مشاوره رایگان و تخصصی و انتخاب محصول مناسب، گارانتی و خدمات پس از فروش نیز باید در نظر گرفته شوند. شرکت توان گستر کاوه پارس در حوزه تأمین تجهیزات ابزار دقیق، برق صنعتی و اتوماسیون صنعتی فعالیت می کند و برای خرید این تجهیزات بر کالای اصل و اورجینال، گارانتی معتبر و خدمات پس از فروش تأکید دارد.

در مورد لول سوئیچ پره ای، این موضوع اهمیت زیادی دارد؛ زیرا انتخاب اشتباه در طول بخش شفت، جنس قطعات، تغذیه، خروجی یا تأییدیه می تواند بعد از نصب هزینه بیشتری ایجاد کند. به همین دلیل، پیش از خرید بایستی مدل یا پارت نامبر دقیق محصول، شماره فنی، برگه اطلاعات فنی یا دیتاشیت، شرایط گارانتی و مشخصات واقعی تجهیز با نیاز پروژه مطابقت داده شود. صرفاً درج عبارت هایی مانند کیفیت بالا یا بهترین محصول برای یک تجهیز صنعتی اطلاعات کافی در اختیار خریدار قرار نمی دهد.

سوالات متداول لول سوئیچ پره ای

1. لول سوئیچ پره ای چیست؟
   لول سوئیچ پره ای یک تجهیز تشخیص نقطه ای سطح است که برای کنترل رسیدن مواد جامد، پودر یا گرانول به یک ارتفاع مشخص در مخزن یا سیلو استفاده می شود. با رسیدن ماده به پره، حرکت پره تغییر می کند و وضعیت خروجی دستگاه عوض می شود.
2. لول سنج پره ای برای چه موادی استفاده می شود؟
   لول سنج پره ای برای موادی مانند غلات، آرد، شکر، خوراک دام، سیمان، ماسه و گرانول های پلاستیک مناسب است، اما انتخاب نهایی باید بر اساس چگالی، دما، چسبندگی، اندازه ذرات و شرایط مکانیکی ماده انجام شود.
3. آیا لول سوئیچ پره ای برای پودر مناسب است؟
   لول سوئیچ پره ای برای بسیاری از پودرهای صنعتی مناسب است، اما اگر ماده چگالی بسیار کمی داشته باشد باید نوع پره و حساسیت دستگاه با مشخصات ماده تطبیق داده شود. در برخی مدل ها حداقل چگالی قابل تشخیص با تغییر نوع پره تغییر می کند.
4. آیا سطح سنج پره ای سطح را به صورت مداوم اندازه گیری می کند؟
   سطح سنج پره ای برای اندازه گیری مداوم سطح طراحی نشده است و فقط رسیدن ماده به یک نقطه مشخص را تشخیص می دهد. برای اندازه گیری پیوسته سطح باید از ترانسمیتر مناسب استفاده شود.
5. تفاوت لول سوئیچ پره ای و دیاپازونی چیست؟
   لول سوئیچ پره ای با چرخش یک پره مکانیکی سطح را تشخیص می دهد، در حالی که لول سوئیچ دیاپازونی با ارتعاش حسگر کار می کند. در فناوری دیاپازونی، بخش حسگر در بسیاری از مدل ها قطعه متحرک مکانیکی ندارد.
6. حداقل چگالی قابل تشخیص لول سوئیچ پره ای چقدر است؟
   حداقل چگالی قابل تشخیص به مدل، نوع پره و تنظیم حساسیت بستگی دارد و عدد ثابتی برای همه محصولات وجود ندارد. برای نمونه، RN3001 بیش از 15 گرم بر لیتر و برخی پیکربندی های NIR-9 حدود 0.038 گرم بر سانتی متر مکعب را پوشش می دهند.
7. لول سوئیچ پره ای تا چه دمایی کار می کند؟
   حداکثر دمای کاری به مدل و پیکربندی بستگی دارد. برای نمونه، RN3001 تا +1100 درجه سانتی گراد و RN3002 تا +600 درجه سانتی گراد قابل پیکربندی هستند، در حالی که NIR-9 در نسخه موردنظر تا 200 درجه سانتی گراد را پوشش می دهد.
8. آیا لول سوئیچ پره ای برای محیط های انفجاری مناسب است؟
   لول سوئیچ پره ای فقط زمانی برای محیط انفجاری مناسب است که همان مدل دارای تأییدیه موردنیاز پروژه باشد. RN3001 و RN3002 گزینه های ATEX و IECEx دارند و NIR-9 نیز در نسخه ATEX ارائه می شود.
9. IP66 در لول سوئیچ پره ای چه مفهومی دارد؟
   IP66 نشان می دهد محفظه تجهیز در برابر گردوغبار و آب دارای سطح مشخصی از حفاظت است، اما این عدد به تنهایی مشخص نمی کند که دستگاه برای دمای بالا، فشار بالا یا محیط انفجاری مناسب است.
10. لول سوئیچ پره ای چه خروجی هایی دارد؟
    بسته به مدل، خروجی لول سوئیچ پره ای می تواند میکروسوئیچ، خروجی رله ای یا خروجی ترانزیستوری مانند PNP باشد. نوع خروجی باید با ورودی سیستم کنترل و مدار فرمان سازگار باشد.
11. لول سوئیچ پره ای با چه ولتاژهایی کار می کند؟
    ولتاژ تغذیه به مدل بستگی دارد و در محصولات مختلف می تواند 24 ولت مستقیم، 24 ولت متناوب، 115 ولت متناوب، 230 ولت متناوب یا ورودی چندمنظوره باشد.
12. طول شفت لول سوئیچ پره ای چگونه انتخاب می شود؟
    طول شفت باید بر اساس ارتفاع نقطه تشخیص و فاصله محل نصب تا سطح موردنظر انتخاب شود. برای سیلوهای عمیق ممکن است شفت بلند یا نسخه طنابی لازم باشد. RN3002 در نسخه طنابی تا 10 متر طول را پوشش می دهد.
13. آیا لول سوئیچ پره ای برای سیمان مناسب است؟
    لول سوئیچ پره ای برای سیمان و مواد ساینده قابل استفاده است، اما جنس پره و شفت باید با میزان سایش و شرایط فرآیند انتخاب شود. در برخی مدل ها جنس هایی مانند فولاد زنگ نزن، تفلون و سرامیک قابل انتخاب هستند.
14. قیمت لول سوئیچ پره ای چگونه تعیین می شود؟
    قیمت لول سوئیچ پره ای به برند، مدل، نوع پره، طول شفت، جنس قطعات، فشار، دما، اتصال، تغذیه، خروجی و تأییدیه های موردنیاز بستگی دارد. به همین دلیل برای استعلام دقیق باید مشخصات فنی یا شماره فنی دقیق مشخص باشد.
15. آیا ISO 9001 استاندارد خود لول سوئیچ پره ای است؟
    ISO 9001 استاندارد سیستم مدیریت کیفیت یک سازمان است و استاندارد عملکرد خود لول سوئیچ پره ای محسوب نمی شود. بنابراین اگر این گواهی در صفحه محصول ذکر می شود، باید مشخص شود گواهی متعلق به کدام شرکت یا سازنده است.
