لول سوئیچ پره ای کوبولد nir-9 محصولی برای سوئیچ سطح از برند kobold آلمان

لول سوئیچ پره ای کوبولد مدل NIR-9

Name: خرید لول سوئیچ پره ای کوبولد NIR-9 | سوئیچ سطح پدالی KOBOLD
Brand: نمایندگی کوبولد (KOBOLD)
Price: 440000000 IRR
Availability: InStock
Rating: 5.00 (1 reviews)

امتیازدهی 5.00 از 5 در 1 امتیازدهی مشتری

(1 دیدگاه)

برند: نمایندگی کوبولد (KOBOLD) دسته‌بندی‌ها: لول سوئیچ پره ای, ابزار دقیق, تجهیزات اندازه گیری سطح, لول سوئیچ وضعیت موجودی محصول:: موجود استوضعیت: آماده ارسال تاریخ به روز رسانی: 11 مهر 1405 تعداد بازدید: 12 بازدید

مشخصات فنی محصول:

برند کوبولد
کشور سازنده آلمان
مکانیزم عمل پره ای چرخشی
اصل اندازه گیری توقف چرخش پره
نوع سنجش نقطه ای
نوع خروجی میکروسوئیچ
سرعت چرخش 5 دور بر دقیقه
توان مصرفی 2VA

مشاوره تلفنی مشاوره در بله مشاوره در ایتا مشاوره در واتساپ

44,000,000 تومان

خواهشمند است با توجه به نوسانات بازار، حتما قبل از واریز وجه و خرید، از بروز بودن موجودی و قیمت اطمینان حاصل کنید. با تماس قبل از خرید و دریافت پیش فاکتور، از تخفیف ویژه شرکت ما بهره‌ مند خواهید شد.

درخواست مرجوع کردن کالا با دلیل "انصراف از خرید" تنها در صورتی قابل تایید است که کالا در شرایط اولیه باشد.

بهترین قیمت بازار
پشتیبانی عالی ۲۴ ساعته
بازگشت وجه در صورت عدم رضایت
اصالت کالاها از برترین برندها
تحویل سریع در کمترین زمان

توضیحات محصول

معرفی کلی لول سوئیچ پره ای کوبولد مدل NIR-9

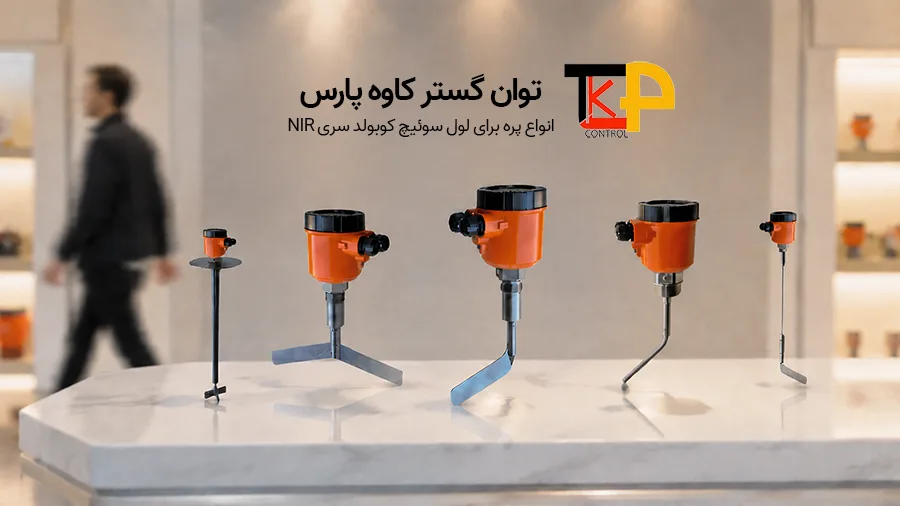

لول سوئیچ پدالی kobold NIR دارای انواع پره برای کاربردهای مختلف است

لول سوئیچ پره ای کوبولد مدل NIR-9 یک تجهیز مکانیکی و قابل اعتماد برای تشخیص سطح مواد جامد فله ای در سیلوها، هاپرها، مخازن ذخیره و خطوط فرایندی است. این محصول توسط KOBOLD، یکی از برندهای شناخته شده آلمانی در حوزه تجهیزات ابزار دقیق، طراحی و تولید شده و با بهره گیری از فناوری پره چرخشی (Rotary Paddle)، امکان پایش سطح حداقل یا حداکثر مواد را با دقت بالا فراهم می کند. عملکرد این تجهیز به رطوبت، هدایت الکتریکی یا وجود گردوغبار در محیط وابسته نیست و به همین دلیل برای طیف گسترده ای از مواد پودری، دانه ای و گرانولی کاربرد دارد.

سوئیچ سطح KOBOLD NIR-9 با طراحی صنعتی مستحکم، حساسیت قابل تنظیم و تنوع در نوع پره و اتصالات فرآیندی، راهکاری مطمئن برای کنترل سطح موادی مانند شکر، آرد، سیمان، شن، غلات، خوراک دام، گرانول پلاستیک و سایر مواد جامد فله ای محسوب می شود. در این تجهیز، یک موتور سنکرون پره را به چرخش درمی آورد و با رسیدن مواد به پره، چرخش متوقف شده و میکروسوئیچ داخلی فرمان قطع یا وصل را صادر می کند. این ساختار علاوه بر افزایش دقت تشخیص سطح، از وارد شدن فشار مداوم به موتور جلوگیری کرده و موجب افزایش طول عمر دستگاه در محیط های صنعتی سنگین می شود.

کاربرد لول سوئیچ پره ای کوبولد مدل NIR-9 چیست؟

لول سوئیچ پره ای کوبولد مدل NIR-9 برای تشخیص سطح نقطه ای (Point Level Detection) در مواد جامد فله ای طراحی شده است. این تجهیز با تشخیص رسیدن مواد به یک ارتفاع مشخص، فرمان قطع یا وصل را به سیستم کنترل ارسال می کند و از سرریز شدن یا خالی شدن بیش از حد مخازن جلوگیری می کند.

موقعیت های بکارگیری

1. کنترل سطح حداکثر (High Level Detection)

در سیلوها و مخازن ذخیره، NIR-9 می تواند در قسمت بالایی نصب شود تا هنگام رسیدن مواد به سطح تعیین شده، سیگنال توقف پر شدن مخزن را صادر کند. این کاربرد از سرریز شدن مواد و هدررفت محصول جلوگیری می کند.

2. کنترل سطح حداقل (Low Level Detection)

با نصب دستگاه در قسمت پایین مخزن، می توان کاهش سطح مواد تا حد بحرانی را تشخیص داد. این قابلیت برای جلوگیری از توقف خط تولید به دلیل اتمام مواد اولیه بسیار مفید است.

3. حفاظت از تجهیزات انتقال مواد

در سیستم های انتقال مواد مانند اسکرو کانوایر، الواتور و خطوط پنوماتیک، لول سوئیچ NIR-9 می تواند وضعیت وجود یا عدم وجود مواد را تشخیص دهد و از کارکرد خشک تجهیزات جلوگیری کند.

4. کنترل موجودی سیلوهای مواد اولیه

کارخانه ها می توانند از این تجهیز برای پایش مداوم سطح موادی مانند سیمان، آرد، شکر، گچ، پودرهای معدنی، خوراک دام و گرانول های پلاستیکی استفاده کنند تا زمان سفارش یا شارژ مجدد مواد به موقع مشخص شود.

5. جلوگیری از سرریز در هاپرها و مخازن فرآیندی

در خطوط تولید پیوسته، NIR-9 به عنوان یک نقطه کنترلی عمل کرده و در صورت رسیدن مواد به سطح مجاز، فرمان توقف فیدر یا سیستم تغذیه را صادر می کند.

6. کنترل سطح مواد پودری و گرانولی

این لول سوئیچ برای موادی که دارای دانه بندی متوسط تا درشت هستند عملکرد بسیار مناسبی دارد و در صنایع غذایی، سیمان، شیمیایی، پلاستیک، معدن و کشاورزی به طور گسترده استفاده می شود.

7. استفاده در محیط های دارای گرد و غبار

برخلاف برخی فناوری های اندازه گیری سطح، عملکرد لول سوئیچ پره ای تحت تأثیر گردوغبار، رنگ، هدایت الکتریکی یا خواص دی الکتریک مواد قرار نمی گیرد؛ بنابراین گزینه ای مطمئن برای سیلوهای مواد جامد فله ای محسوب می شود.

کاربرد در صنایع مختلف

- صنایع غذایی (شکر، آرد، غلات، خوراک دام)

- صنایع سیمان و مصالح ساختمانی

- صنایع شیمیایی و پتروشیمی

- صنایع پلاستیک و پلیمر

- صنایع معدنی و فلزی

- صنایع کشاورزی و ذخیره سازی غلات

به دلیل ساختار مکانیکی ساده، استهلاک پایین و قابلیت اطمینان بالا، لول سوئیچ پره ای کوبولد NIR-9 یکی از پرکاربردترین تجهیزات کنترل سطح مواد جامد در محیط های صنعتی محسوب می شود.

مشخصات فنی سوئیچ سطح پره ای کوبولد NIR-9 چیست؟

انتخاب و مقایسه لول سوئیچ های صنعتی بدون بررسی دقیق مشخصات فنی امکان پذیر نیست. ولتاژ تغذیه، نوع خروجی، درجه حفاظت، محدوده دمای کاری، فشار فرآیندی و نوع اتصال از مهم ترین پارامترهایی هستند که سازگاری تجهیز با شرایط نصب و الزامات پروژه را مشخص می کنند. در ادامه، مشخصات فنی لول سوئیچ پره ای کوبولد NIR-9 به صورت کامل بررسی شده است.

جدول کامل مشخصات فنی

مشخصه	مقدار
مدل	KOBOLD NIR-9
تکنولوژی اندازه گیری	Rotary Paddle (پره چرخشی)
نوع کاربرد	تشخیص سطح نقطه ای مواد جامد
نوع خروجی	میکروسوئیچ SPDT
حداکثر جریان خروجی	2 آمپر در 250VAC
حداکثر توان سوئیچینگ	125VA
درجه حفاظت	IP66
دمای محیط	20- تا 60+ درجه سانتی گراد
دمای فرآیند	20- تا 90+ درجه سانتی گراد (استاندارد)
دمای فرآیند مدل High Temperature	20- تا 200+ درجه سانتی گراد
محدوده فشار کاری	0.5- تا 0.5+ بار
حداقل چگالی مواد	38 گرم بر لیتر (بسته به نوع پره)
حداکثر اندازه ذرات	50 میلی متر
حساسیت تشخیص	قابل تنظیم در 3 سطح
جنس بدنه	آلومینیوم با پوشش پلی استر
جنس محور و پره	استنلس استیل یا آلومینیوم
ورود کابل	M20 × 1.5
قابلیت چرخش هد	360 درجه
تأییدیه ضد انفجار	ATEX

ولتاژ تغذیه لول سوئیچ NIR-9

لول سوئیچ کوبولد NIR-9 در ولتاژهای مختلف AC و DC از جمله 24VDC، 24VAC، 48VAC، 110VAC و 230VAC عرضه می شود تا با انواع تابلوهای کنترل و زیرساخت های صنعتی سازگار باشد. این تنوع باعث می شود در پروژه های کوچک با تغذیه 24 ولت DC و همچنین در کارخانه هایی که از برق 230 ولت AC استفاده می کنند، بدون نیاز به تجهیزات واسط قابل استفاده باشد. مصرف توان پایین دستگاه نیز بار اضافی قابل توجهی به سیستم برق و کنترل وارد نمی کند.

نوع خروجی و قابلیت اتصال به PLC

خروجی NIR-9 از نوع میکروسوئیچ SPDT است و می تواند تا 2 آمپر در ولتاژ 250VAC را سوئیچ کند. این خروجی به راحتی به PLC، رله های کنترلی، آلارم ها و سیستم های مانیتورینگ متصل می شود. برای مثال در یک سیلوی ذخیره شکر، پس از رسیدن سطح مواد به نقطه تعیین شده، لول سوئیچ سیگنال لازم را به PLC ارسال می کند و کنترلر فرمان توقف اسکرو یا نوار نقاله تغذیه را صادر می کند تا از سرریز شدن مخزن جلوگیری شود.

درجه حفاظت IP66 و مقاومت در برابر گردوغبار

محفظه دستگاه دارای درجه حفاظت IP66 است؛ به این معنا که در برابر نفوذ کامل گردوغبار و همچنین پاشش شدید آب از جهات مختلف مقاوم است. این ویژگی در محیط هایی مانند کارخانه سیمان، واحدهای تولید خوراک دام یا سیلوهای ذخیره غلات اهمیت زیادی دارد، زیرا تجمع گردوغبار در این صنایع می تواند عملکرد بسیاری از تجهیزات الکتریکی را مختل کند، در حالی که NIR-9 برای چنین شرایطی طراحی شده است.

جنس بدنه و کیفیت ساخت

بدنه لول سوئیچ از آلومینیوم صنعتی با پوشش محافظ پلی استر ساخته شده است که مقاومت مناسبی در برابر خوردگی، ضربه و شرایط سخت محیطی ایجاد می کند. استفاده از این ساختار باعث افزایش طول عمر تجهیز در محیط های صنعتی می شود. به عنوان مثال در کارخانه های تولید مصالح ساختمانی که تجهیزات دائماً در معرض گردوغبار و لرزش قرار دارند، استحکام مکانیکی بدنه اهمیت ویژه ای پیدا می کند.

محدوده دمای کاری و دمای فرآیند

مدل استاندارد NIR-9 قابلیت کار در دمای فرآیندی 20- تا 90+ درجه سانتی گراد را دارد و برای اکثر کاربردهای صنعتی رایج مناسب است. در شرایطی که مواد با دمای بالاتر ذخیره یا منتقل می شوند، نسخه NIR-92 می تواند تا 200+ درجه سانتی گراد را تحمل کند. برای نمونه در برخی صنایع شیمیایی یا واحدهای تولید مواد معدنی که مواد داغ وارد سیلو می شوند، انتخاب نسخه دمای بالا از آسیب دیدن تجهیزات جلوگیری می کند.

محدوده فشار کاری

این تجهیز برای کار در فشارهای بین 0.5- تا 0.5+ بار طراحی شده است. در عمل این محدوده به دستگاه اجازه می دهد علاوه بر مخازن اتمسفریک، در سیلوها و مخازنی که دارای مقدار کمی فشار مثبت یا خلأ هستند نیز به کار گرفته شود. برای مثال در سیستم های انتقال پنوماتیکی مواد پودری ممکن است هنگام تخلیه یا پر شدن مخزن تغییرات فشار جزئی ایجاد شود که NIR-9 برای چنین شرایطی مناسب است.

انواع اتصالات فرآیندی و سایز رزوه ها

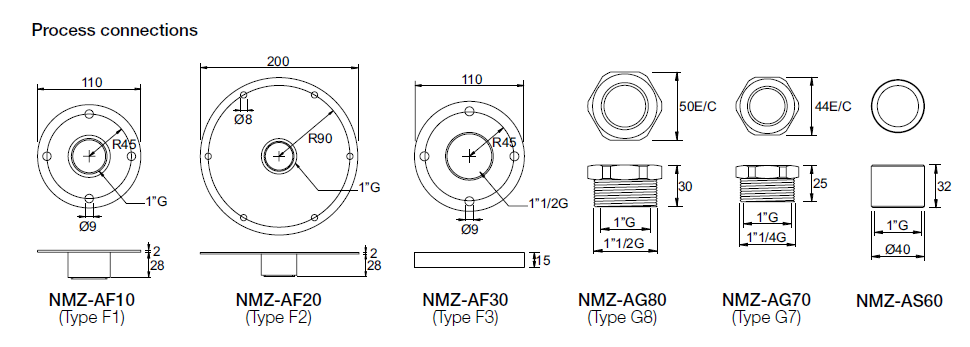

لول سوئیچ روتاری کوبولد دارای انواع اتصالات است تا متناسب با شرایط نصب شود.

کوبولد این سری را با اتصالات رزوه ای G1، G1¼ و G1½ و همچنین فلنج های مختلف عرضه می کند تا امکان نصب روی انواع مخازن و سیلوها وجود داشته باشد. این تنوع به طراح سیستم اجازه می دهد بدون نیاز به ساخت آداپتورهای سفارشی، تجهیز را مستقیماً روی مخزن نصب کند. انتخاب سایز اتصال معمولاً بر اساس ابعاد مخزن، نوع ماده و شرایط نصب انجام می شود.

انواع پره های قابل انتخاب

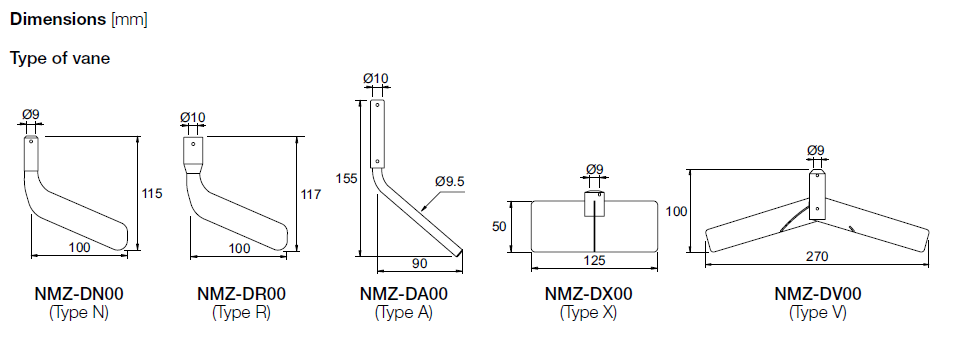

مشخصات فنی انواع پره های لول سوئیچ پدالی کوبولد NIR

NIR-9 با مدل های مختلف پره از جمله استاندارد، تاشو، صلیبی و تقویت شده ارائه می شود. انتخاب نوع پره به ویژگی های ماده بستگی دارد. برای مثال پره تاشو در مواقعی که امکان عبور تجهیز از یک دهانه کوچک وجود دارد کاربرد دارد، در حالی که پره های تقویت شده برای مواد سنگین تر یا شرایط کاری سخت تر انتخاب می شوند.

قابلیت تنظیم حساسیت برای مواد مختلف

این لول سوئیچ دارای قابلیت تنظیم گشتاور عملکرد است؛ یعنی می توان میزان نیروی لازم برای متوقف شدن پره را تنظیم کرد. این ویژگی باعث می شود دستگاه بتواند مواد سبک و سنگین را با دقت مناسب تشخیص دهد. برای مثال تشخیص سطح سبوس یا پرک های پلاستیکی به حساسیت بیشتری نیاز دارد، در حالی که موادی مانند شکر، گندم یا گرانول پلاستیک به دلیل وزن بیشتر، به راحتی پره را متوقف می کنند.

قابلیت نصب در موقعیت های مختلف

طراحی NIR-9 امکان نصب از بالا یا نصب جانبی روی مخزن را فراهم می کند. همچنین هد دستگاه قابلیت چرخش 360 درجه دارد که دسترسی به ترمینال ها و کابل کشی را آسان تر می کند. این ویژگی در مخازنی که فضای نصب محدود است یا تجهیزات متعددی در اطراف آن قرار دارند، فرآیند نصب و نگهداری را ساده تر می سازد.

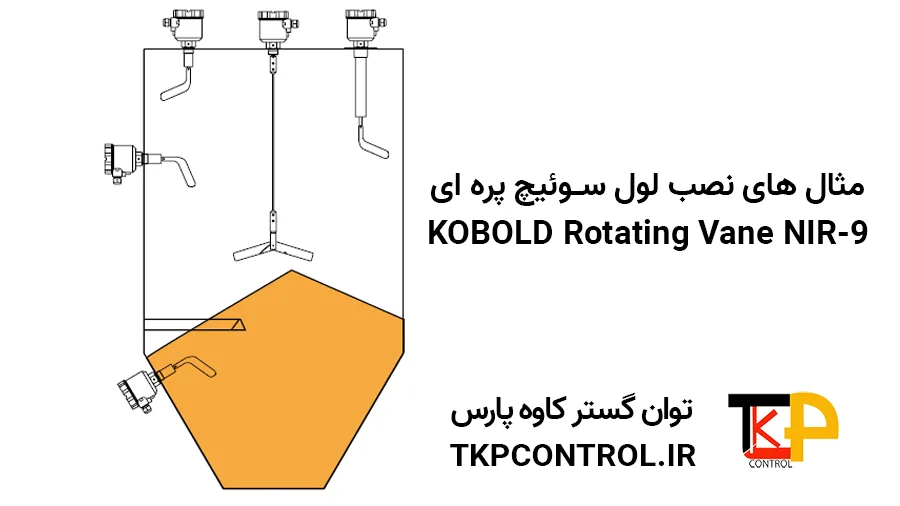

راهنمای نصب لول سوئیچ پره ای کوبولد NIR

تاییدیه ATEX و کاربرد در مناطق مستعد انفجار

مدل های سری NIR-9 با تأییدیه ATEX عرضه می شوند و برای استفاده در محیط هایی که احتمال وجود گردوغبار قابل اشتعال وجود دارد مناسب هستند. برای مثال در سیلوهای آرد، شکر یا برخی مواد شیمیایی، تجمع گردوغبار در شرایط خاص می تواند خطر انفجار ایجاد کند. استفاده از تجهیزات دارای تأییدیه ATEX به افزایش ایمنی سیستم و رعایت الزامات استانداردهای صنعتی کمک می کند.

لول سوئیچ پدالی کوبولد سری NIR-9 چگونه عمل می کند؟

مکانیزم عملکرد لول سوئیچ پدالی کوبولد NIR-9 بر پایه تشخیص مکانیکی حضور مواد جامد فله ای در محل نصب تجهیز است. در ادامه با مثال واقعی استفاده در مخزن شکر، روش کارکرد آن را توضیح میدهیم.

عملکرد مرحله به مرحله KOBOLD NIR-9

1. چرخش مداوم پره: پس از اعمال ولتاژ تغذیه، موتور سنکرون داخلی شروع به چرخاندن پره (Paddle) می کند. در شرایط عادی که هیچ ماده ای در اطراف پره وجود ندارد، پره آزادانه با سرعت ثابت می چرخد.

1. رسیدن مواد به سطح و توقف چرخش: با افزایش سطح مواد داخل سیلو یا مخزن، مواد به تدریج به ارتفاع نصب لول سوئیچ می رسند. در این لحظه ذرات ماده اطراف پره را احاطه می کنند. هنگامی که حجم کافی از مواد با پره تماس پیدا کند، مقاومت مکانیکی ایجاد شده باعث توقف چرخش پره می شود. در واقع نیروی وارد شده از طرف مواد از گشتاور موتور بیشتر شده و پره دیگر قادر به چرخش نخواهد بود.

1. تغییر وضعیت میکروسوئیچ: با توقف پره، مکانیزم داخلی دستگاه فعال شده و میکروسوئیچ SPDT تغییر وضعیت می دهد. این تغییر وضعیت می تواند به PLC، رله، آلارم، چراغ هشدار یا سیستم کنترل فرآیند ارسال شود.

1. بازگشت به حالت اولیه: زمانی که سطح مواد کاهش پیدا کند و پره دوباره آزاد شود، فنر داخلی دستگاه مکانیزم را به وضعیت اولیه بازمی گرداند. پره مجدداً شروع به چرخش کرده و کنتاکت خروجی به حالت عادی برمی گردد. زمانی که سطح مواد کاهش پیدا کند و پره دوباره آزاد شود، فنر داخلی دستگاه مکانیزم را به وضعیت اولیه بازمی گرداند. پره مجدداً شروع به چرخش کرده و کنتاکت خروجی به حالت عادی برمی گردد.

در بسیاری از پروژه های کنترل سطح، خروجی لول سوئیچ NIR-9 به PLC متصل می شود تا فرآیندهای پر و خالی شدن مخازن به صورت خودکار مدیریت شوند. برای مثال، PLC می تواند پس از پر شدن سیلو، فرمان توقف اسکرو کانوایر یا سیستم انتقال مواد را صادر کرده و از سرریز شدن مخزن جلوگیری کند. برای مشاوره و خرید PLC با ما تماس بگیرید.

مثال واقعی در سیلوی شکر

فرض کنید یک کارخانه مواد غذایی دارای سیلوی ذخیره شکر است و لول سوئیچ NIR-9 در قسمت بالای مخزن به عنوان سنسور سطح حداکثر نصب شده است.

در ابتدای کار سطح شکر پایین تر از سنسور قرار دارد و پره آزادانه می چرخد. با ورود شکر به سیلو، سطح مواد به تدریج افزایش پیدا می کند. زمانی که شکر به ارتفاع نصب NIR-9 برسد، پره در میان دانه های شکر گیر می کند و متوقف می شود. میکروسوئیچ داخلی تغییر وضعیت داده و سیگنالی به تابلو کنترل ارسال می کند. PLC فرمان توقف اسکرو یا سیستم انتقال شکر را صادر می کند. با مصرف شکر و پایین آمدن سطح مواد، پره دوباره آزاد شده و به چرخش بازمی گردد. سیستم آماده تشخیص سیکل بعدی پر شدن مخزن خواهد بود.

راهنمای انتخاب مدل و کانفیگ مناسب برای استفاده شما

انتخاب لول سوئیچ پره ای مناسب تنها به برند یا سایز اتصال محدود نمی شود. عواملی مانند دمای فرآیند، محل نصب، چگالی ماده، ابعاد مخزن، نوع پره و شرایط محیطی می توانند بر عملکرد تجهیز تأثیر مستقیم داشته باشند. کوبولد برای پاسخگویی به نیازهای مختلف صنعتی، سری NIR-9 را در مدل ها و کانفیگ های متنوعی عرضه کرده است تا بتوان برای هر کاربرد، مناسب ترین گزینه را انتخاب کرد.

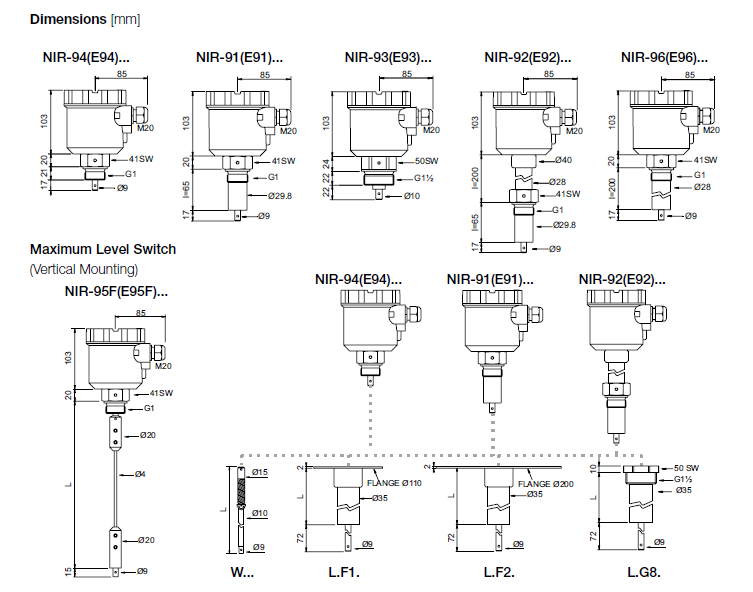

ابعاد کانفیگ های مختلف لول سوئیچ پدالی کوبولد NIR

جدول مقایسه مدل های لول سوئیچ کوبولد سری NIR

مدل	ویژگی اختصاصی	کاربرد پیشنهادی
NIR-91	مدل استاندارد با گردن (Neck Pipe) 65 میلی متری	کاربردهای عمومی در سیلوها و هاپرهای مواد پودری و گرانولی
NIR-92	نسخه دمای بالا با تحمل دمای فرآیند تا 200 درجه سانتی گراد	صنایع سیمان، معدنی، شیمیایی و فرآیندهای با مواد داغ
NIR-93	نسخه تقویت شده (Reinforced) با پره و ساختار مقاوم تر	مواد سنگین، متراکم یا دارای تنش مکانیکی بالا
NIR-94	مدل با اتصال رزوه ای آلومینیومی	کاربردهای عمومی با نیاز به کاهش وزن تجهیز
NIR-95	مدل مجهز به کابل انعطاف پذیر تا طول 10 متر	سیلوهای بلند و مخازن با ارتفاع زیاد
NIR-96	مدل دارای گردن 200 میلی متری و مناسب نصب جانبی	مخازن دارای عایق حرارتی یا دیواره ضخیم
NIR-E91 تا NIR-E96	نسخه های دارای تأییدیه ATEX	محیط های دارای گردوغبار قابل اشتعال و مناطق مستعد انفجار

انتخاب نوع پره بر اساس ویژگی ماده

نوع پره	کد	مناسب برای
استاندارد	N	اکثر مواد پودری و گرانولی
تاشو	V	نصب از طریق اتصالات کوچک و سیلوهای با دسترسی محدود
صلیبی	X	مواد سبک با چگالی پایین
تقویت شده	R	مواد سنگین و شرایط کاری سخت
مخصوص مصالح و سنگدانه	A	شن، ماسه، سیمان و مواد با چگالی بالا

برای مثال، اگر قصد کنترل سطح آرد یا سبوس را دارید، پره صلیبی یا تاشو معمولاً عملکرد بهتری ارائه می دهد. در مقابل برای موادی مانند شن، ماسه یا سیمان، استفاده از پره Aggregate یا پره تقویت شده انتخاب مطمئن تری خواهد بود.

انتخاب نوع نصب و اکستنشن

نوع نصب	کانفیگ پیشنهادی
نصب جانبی روی سیلو	NIR-91 یا NIR-96
نصب از بالای مخزن	مدل های دارای اکستنشن W یا L
مخازن بلند	NIR-95 با کابل انعطاف پذیر
مخازن دارای عایق یا دیواره ضخیم	NIR-96 با گردن بلند
فرآیندهای دمای بالا	NIR-92

به عنوان نمونه، اگر ارتفاع سیلوی ذخیره گندم 8 متر باشد و سنسور باید از سقف مخزن نصب شود، استفاده از مدل NIR-95 با کابل انعطاف پذیر می تواند نصب را بسیار ساده تر از مدل های شفت صلب کند.

برای انتخاب دقیق تر با کارشناسان فنی ما مشورت کنید

اگرچه جدول های فوق می توانند در انتخاب اولیه مدل مناسب کمک کنند، اما در بسیاری از پروژه ها عواملی مانند چگالی واقعی ماده، محل نصب، فشار و دمای فرآیند، نوع اتصال موردنیاز، طول اکستنشن و الزامات ایمنی باید به صورت تخصصی بررسی شوند. به همین دلیل توصیه می شود پیش از خرید، مشخصات فرآیند خود را با کارشناسان فنی توان گستر کاوه پارس مطرح کنید تا مناسب ترین مدل و کانفیگ لول سوئیچ کوبولد NIR-9 برای کاربرد شما انتخاب شود. این مشاوره به صورت رایگان ارائه می شود و می تواند از انتخاب نادرست تجهیز و هزینه های اصلاح در آینده جلوگیری کند.

کاتالوگ و مستندات فنی سوئیچ سطح KOBOLD Rotating Vane NIR-9

- کاتالوگ لول سوئیچ پره ای چرخشی کوبولد مدل nir-9

- راهنمای نصب لول سوئیچ پره ای چرخشی کوبولد مدل nir-9

- تاییدیه ها و گواهی لول سوئیچ پره ای چرخشی کوبولد مدل nir-9

- دستورالعمل های ایمنی لول سوئیچ پره ای چرخشی کوبولد مدل nir-9

سوالات رایج (FAQ) درباره لول سوئیچ پره ای چرخشی KOBOLD NIR-9

لول سوئیچ پره ای چرخشی کوبولد NIR-9 چیست و چه کاربردی دارد؟

لول سوئیچ پره ای چرخشی کوبولد NIR-9 یک سوئیچ سطح نقطه ای برای تشخیص سطح مواد جامد فله، پودرها و گرانول ها است. این تجهیز در سیلوها، هاپرها و مخازن ذخیره برای اعلام پر شدن یا خالی شدن مخزن مورد استفاده قرار می گیرد.

لول سوئیچ پره ای کوبولد NIR چگونه کار می کند؟

در این تجهیز یک موتور سنکرون پره را با سرعت ثابت می چرخاند. زمانی که سطح مواد به پره برسد، چرخش متوقف شده و میکروسوئیچ داخلی تغییر وضعیت می دهد. این تغییر وضعیت می تواند برای ارسال آلارم، کنترل فرآیند یا قطع و وصل تجهیزات مورد استفاده قرار گیرد.

لول سوئیچ پدالی کوبولد NIR-9 برای چه موادی مناسب است؟

این مدل برای طیف گسترده ای از مواد جامد از جمله سیمان، گچ، آرد، شکر، خوراک دام، گرانول پلاستیک، شن، ماسه، پودرهای معدنی و بسیاری از مواد فله دیگر مناسب است.

آیا رطوبت یا گرد و غبار بر عملکرد سوئیچ سطح پره ای کوبولد مدل NIR-9 تأثیر می گذارد؟

خیر. عملکرد این تجهیز مبتنی بر توقف مکانیکی پره است و به ویژگی هایی مانند رسانایی الکتریکی، ثابت دی الکتریک یا وجود گرد و غبار وابسته نیست. به همین دلیل در بسیاری از محیط های صنعتی عملکردی پایدار و قابل اعتماد دارد.

تفاوت لول سوئیچ روتاری کوبولد NIR-9 با لول سوئیچ خازنی چیست؟

لول سوئیچ روتاری کوبولد NIR-9 بر اساس توقف چرخش پره عمل می کند، در حالی که لول سوئیچ خازنی تغییر ظرفیت الکتریکی را تشخیص می دهد. مدل روتاری معمولاً برای مواد جامد فله و محیط های دارای گرد و غبار گزینه ای مطمئن تر محسوب می شود.

آیا امکان تنظیم حساسیت در لول سوئیچ پره ای چرخشی کوبولد NIR-9 وجود دارد؟

بله. این تجهیز دارای مکانیزم تنظیم حساسیت است و می توان متناسب با چگالی مواد، نقطه سوئیچینگ را در چند سطح مختلف تنظیم کرد.

حداکثر دما و فشار قابل تحمل لول سوئیچ پره ای کوبولد NIR چقدر است؟

بسته به مدل انتخابی، این تجهیز می تواند در فشارهای بین 0.5- تا 0.5+ بار کار کند و در برخی نسخه ها دمای فرآیند تا 200 درجه سانتی گراد را تحمل نماید.

آیا سوئیچ سطح پره ای کوبولد مدل NIR-9 برای محیط های مستعد انفجار مناسب است؟

بله. برخی کانفیگ های این محصول با گواهینامه ATEX عرضه می شوند و برای استفاده در محیط های دارای گرد و غبار قابل اشتعال و مناطق مستعد انفجار طراحی شده اند.

لول سوئیچ پدالی کوبولد NIR-9 در چه صنایعی بیشترین کاربرد را دارد؟

این تجهیز در صنایع سیمان، معدن، فولاد، نیروگاه ها، صنایع شیمیایی، پتروشیمی، داروسازی، صنایع غذایی، خوراک دام و تصفیه آب و فاضلاب کاربرد گسترده ای دارد.

آیا نصب لول سوئیچ روتاری کوبولد NIR-9 به صورت افقی و عمودی امکان پذیر است؟

بله. این تجهیز بسته به شرایط فرآیند می تواند از سقف مخزن یا از دیواره جانبی نصب شود. انتخاب محل نصب باید با توجه به نوع ماده و شرایط تخلیه یا بارگیری مخزن انجام شود.

آیا لول سوئیچ پره ای چرخشی کوبولد NIR-9 نیاز به سرویس و نگهداری دوره ای دارد؟

این محصول برای کارکرد طولانی مدت با حداقل نیاز به نگهداری طراحی شده است. در شرایط بهره برداری عادی معمولاً نیازی به سرویس های پیچیده ندارد و تنها بازدیدهای دوره ای توصیه می شود.

هنگام خرید سوئیچ سطح پره ای کوبولد مدل NIR-9 چه مواردی باید مشخص شود؟

برای انتخاب صحیح مدل لازم است نوع ماده، چگالی تقریبی، دمای فرآیند، فشار مخزن، نوع اتصال فرآیندی، طول شفت مورد نیاز، ولتاژ تغذیه و الزامات محیطی مانند نیاز به گواهی ATEX مشخص شود.

قیمت لول سوئیچ پره ای کوبولد NIR-9 چگونه تعیین می شود؟

قیمت لول سوئیچ پره ای کوبولد NIR-9 به عواملی مانند نوع اتصال (رزوه ای یا فلنجی)، طول شفت، نوع پره، ولتاژ تغذیه، متریال قطعات در تماس با ماده و نیاز به گواهی های خاص مانند ATEX بستگی دارد. برای دریافت قیمت دقیق، مشخصات فرآیند و شرایط نصب باید بررسی شود.

چه تفاوتی بین کانفیگ ها و مدل های مختلف لول سوئیچ پدالی کوبولد NIR-9 وجود دارد؟

مدل های مختلف NIR-9 از نظر نوع اتصال فرآیندی، طول شفت، نوع پره، محدوده دمای کاری، ولتاژ تغذیه و امکانات ویژه مانند نسخه های ضد انفجار با یکدیگر تفاوت دارند. انتخاب مدل مناسب باید بر اساس شرایط مخزن و مشخصات ماده انجام شود.

چگونه طول شفت مناسب برای لول سوئیچ روتاری کوبولد NIR-9 را انتخاب کنیم؟

طول شفت بر اساس محل نصب و نقطه مورد نظر برای تشخیص سطح انتخاب می شود. برای مخازن کم عمق معمولاً مدل های استاندارد کافی هستند، اما در سیلوها و مخازن مرتفع می توان از شفت صلب یا کابلی با طول های بیشتر استفاده کرد.

آیا امکان انتخاب نوع پره و اتصال در سوئیچ سطح پره ای کوبولد مدل NIR-9 وجود دارد؟

بله. این محصول با انواع پره های استاندارد، تاشو، ضربدری و تقویت شده و همچنین اتصالات رزوه ای و فلنجی در سایزهای مختلف قابل سفارش است. انتخاب نوع پره و اتصال به ویژگی های ماده و شرایط نصب بستگی دارد.

لول سوئیچ پره ای چرخشی کوبولد NIR-9 جایگزین چه تجهیزاتی می شود؟

در بسیاری از کاربردهای تشخیص سطح مواد جامد، لول سوئیچ پره ای چرخشی کوبولد NIR-9 می تواند جایگزین مناسبی برای لول سوئیچ های پره ای قدیمی، برخی لول سوئیچ های دیافراگمی و در برخی شرایط جایگزین لول سوئیچ های خازنی باشد. انتخاب جایگزین مناسب به نوع ماده، شرایط فرآیندی و الزامات پروژه بستگی دارد.

مشخصات فنی

برند	کوبولد
کشور سازنده	آلمان
مکانیزم عمل	پره ای چرخشی
اصل اندازه گیری	توقف چرخش پره
نوع سنجش	نقطه ای
نوع خروجی	میکروسوئیچ
سرعت چرخش	5 دور بر دقیقه
توان مصرفی	2VA

برند محصول

نمایندگی کوبولد (KOBOLD)

تاریخچه شرکت کوبولد KOBOLD آلمان

شرکت KOBOLD Messring GmbH در سال ۱۹۸۰ توسط Klaus J. Kobold در آلمان تأسیس شد. حوزه فعالیت این شرکت، طراحی و عرضه تجهیزات اندازه گیری، پایش و کنترل پارامترهای مختلف فرآیند صنعتی است. فلو، فشار، سطح و دما از جمله کمیت هایی هستند که تجهیزات این برند برای اندازه گیری آن ها به کار می روند. در یک پروژه صنعتی ممکن است هم زمان به چند نوع تجهیز نیاز باشد؛ برای مثال، فلومتر برای پایش جریان سیال، ترانسمیتر فشار برای کنترل فشار خط و لول سوئیچ برای تشخیص سطح در مخزن. هرکدام از این دستگاه ها وظیفه مشخصی دارند و باید جداگانه از نظر عملکرد، مشخصات الکتریکی، شرایط نصب و محدوده کاری بررسی شوند. برای انتخاب مدل، اطلاعات عمومی برند نقطه شروع است؛ اما تصمیم نهایی باید بر اساس دیتاشیت و کد سفارش دقیق انجام شود. حتی در یک خانواده محصول نیز ممکن است تفاوت در اتصال، متریال، خروجی یا تأییدیه، کاربرد دستگاه را تغییر دهد. در کاربردهای صنعتی، معنای عملی این تنوع آن است که ممکن است در یک پروژه به چند نوع تجهیز نیاز باشد: برای نمونه، اندازه گیری فشار خط، پایش جریان سیال و تشخیص سطح ماده در مخزن. با این حال، هم نام بودن برند به معنای یکسان بودن رابط الکتریکی، اصول عملکرد یا شرایط نصب نیست. هر دستگاه باید به صورت مستقل از نظر عملکرد، کد سفارش، استانداردها و شرایط سرویس ارزیابی شود. به منظور تصمیم گیری بابت خرید، اطلاعات عمومی برند نقطه شروع پروسه فرآیند است؛ ولی سند اصلی انتخاب هر مدل، دیتاشیت سازنده و مشخصات کد سفارش آن است. در زمان تأمین نیز لازم است نام کامل مدل، نسخه، آپشن ها و لوازم جانبی موردنیاز به صورت روشن در استعلام یا پیش فاکتور ثبت شوند.

محصولات KOBOLD در چه صنایعی کاربرد دارند؟

تجهیزات اندازه گیری زمانی عملکرد درستی دارند که با شرایط واقعی فرآیند هماهنگ باشند. برای انتخاب محصول KOBOLD، ابتدا باید مشخص شود چه کمیتی اندازه گیری می شود، بازه کاری چقدر است و خروجی دستگاه قرار است در کجا استفاده شود. این اطلاعات مسیر انتخاب را مشخص می کنند و از بررسی مدل هایی که اساساً برای کاربرد موردنظر طراحی نشده اند، جلوگیری می کنند.

تجهیزات اندازه گیری فلو و دبی

قبل از انتخاب فلومتر، نوع سیال و محدوده دبی موردنیاز را مشخص کنید. فلومتری که برای آب مناسب است، لزوماً برای روغن غلیظ، گاز یا سیال حاوی ذرات عملکرد مناسبی ندارد. روش اندازه گیری، ویسکوزیته، رسانایی الکتریکی، فشار، دما و افت فشار مجاز خط می توانند در انتخاب مدل تعیین کننده باشند. برای مثال، اگر قرار است دبی آب در یک خط خنک کاری اندازه گیری شود، باید حداقل و حداکثر جریان موردنیاز و شرایط نصب مشخص باشند. اگر همین تجهیز برای سیالی با خواص متفاوت استفاده شود، ممکن است دقت اندازه گیری یا عملکرد آن با انتظار پروژه مطابقت نداشته باشد. نوع خروجی نیز باید از ابتدا روشن باشد. در صورتی که مقدار دبی باید به PLC یا HMI ارسال شود، مدل انتخابی باید خروجی متناسب با سیستم کنترل را پشتیبانی کند؛ برای نمونه، سیگنال 4–20 mA در کاربردهایی که به اندازه گیری پیوسته نیاز دارند. خروجی کلیدزنی برای اعلام وضعیت یا عبور از یک نقطه تنظیم استفاده می شود و همیشه جایگزین سیگنال اندازه گیری پیوسته نیست.

ترانسمیتر فشار و تجهیزات پایش فشار

در انتخاب ترانسمیتر فشار، فقط به بیشینه عددی که دستگاه می تواند اندازه گیری کند توجه نکنید. فشار عادی و حداکثر فشار فرآیند، نوع فشار مورد اندازه گیری، دمای سیال، دقت موردنیاز، جنس قطعات در تماس با سیال و نوع اتصال، همگی بر انتخاب اثر می گذارند. برای نمونه، ترانسمیتر نصب شده روی خط آب یک پمپ ممکن است به مشخصات متفاوتی از تجهیز مورد استفاده در مدار هیدرولیک نیاز داشته باشد. اگر محدوده اندازه گیری خیلی بالاتر از فشار معمول فرآیند انتخاب شود، تشخیص تغییرات کوچک فشار ممکن است دشوارتر شود. در مقابل، انتخاب محدوده ای پایین تر از فشارهای قابل انتظار می تواند دستگاه را در معرض اضافه فشار قرار دهد. یکی از محصولات این برند، ترانسمیتر فشار PAS است. در اطلاعات فنی منتشرشده برای این خانواده، بسته به نسخه، محدوده های اندازه گیری از ۱- تا ۶۰۰ بار، تغذیه 11.9 تا 45 ولت DC و گزینه های اتصال رزوه ای ذکر شده اند. دقت اعلام شده ±0.075 درصد از بازه کالیبره شده نیز باید با مشخصات نسخه موردنظر تطبیق داده شود. این اعداد را نباید بدون بررسی دیتاشیت به تمام نسخه های PAS یا سایر ترانسمیترهای KOBOLD تعمیم داد. برای بررسی جزئیات، به صفحه رسمی ترانسمیتر فشار PAS به لینک https://www.kobold.com/Pressure-Transmitter-PAS مراجعه کنید و محدوده فشار، اتصال، تغذیه و خروجی نسخه انتخابی را با نیاز پروژه تطبیق دهید.

تجهیزات اندازه گیری سطح

در انتخاب تجهیزات اندازه گیری سطح، اولین پرسش این است که آیا فقط تشخیص حد بالا یا پایین مخزن لازم است یا باید مقدار سطح به صورت پیوسته اندازه گیری شود. پاسخ این پرسش، نوع تجهیز موردنیاز را مشخص می کند. لول سوئیچ برای اعلام وضعیت سطح در یک نقطه مشخص استفاده می شود؛ مثلاً وقتی مایع به حد بالای مخزن می رسد، فرمانی به سیستم کنترل ارسال می کند. لول ترانسمیتر برای اندازه گیری پیوسته سطح به کار می رود و در مدل های دارای خروجی مناسب می تواند مقدار اندازه گیری شده را به PLC یا HMI منتقل کند. فرض کنید در یک مخزن فقط لازم است هنگام رسیدن مایع به حد بالا، پمپ ورودی متوقف شود. در این شرایط، یک لول سوئیچ مناسب می تواند نیاز کنترلی را برآورده کند. اما اگر اپراتور باید مقدار لحظه ای سطح را در طول فرآیند مشاهده کند، باید سراغ تجهیزی برود که اندازه گیری پیوسته را پشتیبانی می کند.

تجهیزات اندازه گیری دما و پارامترهای تحلیلی

سبد محصولات KOBOLD علاوه بر تجهیزات فلو، فشار و سطح، خانواده هایی برای اندازه گیری دما و پایش پارامترهایی مانند pH، ORP، هدایت الکتریکی، رطوبت، کدورت و چگالی را نیز شامل می شود. نیاز فرآیند تعیین می کند که چه نوع تجهیزی باید انتخاب شود. برای مثال، ممکن است در یک خط تولید تنها نمایش دما کافی باشد؛ درحالی که در خطی دیگر، مقدار اندازه گیری شده باید به سیستم کنترل ارسال شود. در حالت دوم، سازگاری حسگر، ترانسمیتر و خروجی الکتریکی با تجهیزات کنترلی اهمیت پیدا می کند. در خطوط دارای سیالات خورنده یا کاربردهای بهداشتی نیز باید جنس قطعات در تماس با سیال، نوع اتصال و شرایط شست وشو بررسی شوند. انتخاب مدل زمانی کامل است که مشخصات دیتاشیت با شرایط واقعی نصب و بهره برداری مطابقت داشته باشد.

محصولات KOBOLD در کدام صنایع ایران کاربرد دارند؟

یک تجهیز ممکن است در چند صنعت استفاده شود، اما شرایط کاری آن در هر کاربرد متفاوت است. برای مثال، فلوسوئیچ در مدار خنک کاری برای پایش جریان به کار می رود؛ در تصفیه آب، رسانایی سیال می تواند انتخاب فلومتر را تعیین کند؛ و در صنایع غذایی، جنس قطعات و شرایط شست وشو اهمیت بیشتری پیدا می کنند.

تاسیسات، مدارهای خنک کاری و گرمایش

در مدار آب خنک کن چیلرها، کمپرسورها و مبدل های حرارتی، کاهش یا قطع جریان می تواند عملکرد تجهیز را مختل کند. فلوسوئیچ مناسب وضعیت جریان را تشخیص می دهد و در صورت رسیدن آن به نقطه تنظیم شده، سیگنالی برای مدار فرمان یا سیستم کنترل ارسال می کند. مدل هایی از سری های SMN و S کوبولد، با توجه به مشخصات فنی و شرایط نصب، برای پایش جریان در مدارهای خنک کاری و گرمایش قابل بررسی هستند. برای تشخیص قطع جریان و حفاظت از پمپ های گریز از مرکز در برابر کارکرد بدون سیال نیز می توان مدل های PS یا PSR را ارزیابی کرد. نکته مهم، صرفاً انتخاب فلوسوئیچ نیست. محدوده دبی، قطر لوله، فشار کاری، نوع اتصال و نحوه ارتباط خروجی با مدار فرمان باید با سیستم هماهنگ باشند. اگر فرمان قطع به درستی در مدار کنترل پیاده سازی نشود، وجود فلوسوئیچ به تنهایی تضمین کننده حفاظت از تجهیز نخواهد بود.

تصفیه آب و پساب صنعتی

در واحدهای تصفیه آب و پساب، فلومتر مغناطیسی می تواند برای بسیاری از سیالات رسانا، از جمله آب خام، پساب و آب شور، گزینه مناسبی باشد. اما برای آب خروجی سیستم اسمز معکوس (RO) یا آب دیونیزه، نمی توان بدون بررسی رسانایی تصمیم گرفت. اگر رسانایی سیال از حداقل موردنیاز دستگاه کمتر باشد، اندازه گیری ممکن است ناپایدار شود یا امکان ثبت قابل اعتماد دبی وجود نداشته باشد. در خطوط تزریق مواد شیمیایی نیز باید مشخص شود که کنترل دوزینگ بر اساس چه متغیری انجام می شود. اگر مقدار تزریق باید با دبی آب ورودی تغییر کند، سیستم به اندازه گیری مناسب جریان و یک منطق کنترلی سازگار نیاز دارد. فلومتر به تنهایی دوز تزریق را تنظیم نمی کند؛ سیگنال اندازه گیری باید با کنترلر و پمپ یا شیر تزریق ارتباط داشته باشد. مثال کاربردی: فرض کنید یک واحد تصفیه صنعتی باید مقدار ماده شیمیایی تزریقی را با تغییر دبی آب ورودی تنظیم کند. در این حالت، فلومتر دبی را اندازه می گیرد و اطلاعات را به کنترلر می فرستد. کنترلر نیز بر اساس برنامه تنظیم شده، فرمان مناسب را به سامانه دوزینگ ارسال می کند. برای اجرای این روش، خروجی فلومتر باید با نوع ورودی کنترلر سازگار باشد. خروجی کلیدزنی NPN یا PNP به تنهایی مقدار پیوسته دبی را ارائه نمی دهد و نمی توان آن را بدون بررسی جایگزین خروجی اندازه گیری پیوسته کرد.

صنایع غذایی، لبنی و نوشیدنی

در خطوط تولید شیر، نوشیدنی و سس، انتخاب لول سوئیچ فقط به تشخیص سطح محدود نمی شود. دستگاه باید با خواص محصول، شرایط فرآیند و روش شست وشوی مخزن سازگار باشد. نوع اتصال، جنس قطعات در تماس با محصول، ویسکوزیته مایع و دمای کاری از مواردی هستند که باید پیش از سفارش بررسی شوند. لول سوئیچ دیاپازونی KOBOLD مدل NWS می تواند برای تشخیص سطح برخی مایعات در چنین کاربردهایی مورد بررسی قرار گیرد. این مدل برای تشخیص سطح از چنگال مرتعش استفاده می کند و سازوکار آن برخلاف سوئیچ شناوری، به حرکت یک شناور روی ساقه متکی نیست. در کاربردهای بهداشتی، وجود اتصال Tri-Clamp یا DIN 11851 به تنهایی برای تأیید مناسب بودن تجهیز کافی نیست. جنس قطعات در تماس با محصول، طراحی اتصال و الزامات بهداشتی خط نیز باید بررسی شوند. همچنین قابلیت تحمل دمای CIP باید با مشخصات همان نسخه از NWS تطبیق داده شود؛ نمی توان شرایط اعلام شده برای یک پیکربندی را به همه نسخه های این خانواده تعمیم داد.

صنایع شیمیایی

در فرآیندهای شیمیایی، انتخاب متریال نامناسب می تواند باعث خوردگی، نشت یا خرابی زودهنگام تجهیز شود. به همین دلیل، نام عمومی ماده شیمیایی به تنهایی کافی نیست؛ غلظت، دما و شرایط تماس نیز باید مشخص باشند. فلومتر KOBOLD مدل MIK با توجه به نسخه انتخابی، دارای گزینه هایی مانند بدنه PPS یا PVDF و الکترودهایی از جنس استیل، هستلوی یا تانتالوم است. این ترکیب ها می توانند برای برخی کاربردهای شیمیایی قابل بررسی باشند، اما سازگاری آن ها باید با نوع دقیق سیال و شرایط فرآیند مطابقت داده شود. مدل NWP نیز بسته به مشخصات نسخه، می تواند یکی از گزینه های مورد بررسی باشد. انتخاب نهایی باید بر اساس دیتاشیت و سازگاری شیمیایی متریال انجام شود، نه صرفاً بر مبنای عنوان «مناسب برای سیالات خورنده». استفاده از استیل معمولی در تماس با اسید یا باز، بدون بررسی مقاومت شیمیایی، ریسک خوردگی و نشت را افزایش می دهد.

مناطق مستعد انفجار و مخازن سوخت

در مخازن سوخت و محیط هایی که احتمال حضور بخار یا گاز اشتعال پذیر وجود دارد، تطبیق مشخصات اندازه گیری با فرآیند کافی نیست. تجهیز باید تأییدیه مناسب برای منطقه و شرایط نصب موردنظر را داشته باشد. برخی مدل های KOBOLD، از جمله نسخه هایی از NWS، SMN، TSK و ترانسمیتر PAS، با تأییدیه های مرتبط با محیط های مستعد انفجار عرضه می شوند. این تأییدیه ها به مدل و کد سفارش مشخص مربوط اند و نباید آن ها را به تمام نسخه های یک خانواده تعمیم داد. پیش از خرید، کد کامل سفارش، اطلاعات پلاک، گواهی ATEX و کلاس دمایی را با الزامات پروژه تطبیق دهید. نسخه دارای تأییدیه ممکن است محدودیت دمایی متفاوتی از نسخه استاندارد داشته باشد؛ بنابراین، انتخاب تجهیز باید بر اساس مدارک همان مدل انجام شود.

هزینه انتخاب یک محصول اشتباه را چه کسی می پردازد؟

در اینجا سناریو واقعی در زمینه خرید یک محصول اشتباه که برای خودمان پیش آمده بیان می کنیم: این مشکل را در یک سناریوی مرتبط با خط تولید نوشیدنی تجربه کردیم. سطح شربت در مخزن واسط با لول سوئیچ شناوری کنترل می شد، اما چسبندگی شربت باعث می شد شناور هر چند وقت یک بار روی ساقه گیر کند. در یکی از این موارد، سوئیچ نتوانست سطح را به درستی تشخیص دهد، مخزن سرریز شد و خط تولید برای رسیدگی به مشکل و شست وشوی تجهیزات متوقف شد. هزینه خود لول سوئیچ در مقایسه با هزینه توقف خط بسیار کمتر بود؛ بااین حال، انتخاب تجهیزی که با شرایط کاری سازگاری کافی نداشت، هزینه بیشتری به کارخانه تحمیل کرد. مسئله فقط خرابی یک قطعه نبود، بلکه توقف تولید و زمان لازم برای تمیزکاری و بازگرداندن خط به سرویس نیز مطرح بود. پس از بررسی شرایط کاربرد، لول سوئیچ دیاپازونی KOBOLD مدل NWS به عنوان جایگزین پیشنهاد شد. این مدل برای تشخیص سطح از چنگال مرتعش استفاده می کند و در سازوکار تشخیص آن شناور متحرکی وجود ندارد. پس از جایگزینی، مشکل گیرکردن شناور که در تجهیز قبلی وجود داشت، برطرف شد. انتخاب نهایی این مدل نیز باید بر اساس ویسکوزیته شربت، نوع اتصال، دمای فرآیند و شرایط شست وشو انجام شود. طبق دیتاشیت سازنده، برای مدل NWS ویسکوزیته تا ۵۰۰۰ میلی مترمربع بر ثانیه، فشار کاری تا ۴۵ بار و دمای سیال تا ۱۳۰ درجه سانتی گراد اعلام شده است. قابلیت شست وشوی CIP تا ۱۵۰ درجه نیز برای این مدل ذکر شده؛ بااین حال، شرایط مجاز باید با نسخه دقیق تجهیز و روش شست وشوی خط تطبیق داده شود. چنین خطاهایی فقط در اندازه گیری سطح رخ نمی دهند. برای نمونه، فلومتر مغناطیسی در صورت پایین بودن رسانایی سیال از حد مجاز دستگاه ممکن است نتواند دبی را به درستی اندازه گیری کند. همچنین، در منطقه مستعد انفجار، استفاده از نسخه ای که تأییدیه موردنیاز را ندارد، حتی اگر محدوده فشار و دمای آن مناسب باشد، انتخاب قابل قبولی نیست. دقت اندازه گیری نیز باید در کنار محدوده واقعی کار بررسی شود. اگر دقت یک فلومتر به صورت درصدی از مقیاس کامل بیان شده باشد، کارکرد در بخش بسیار پایین بازه می تواند خطای نسبی قابل توجهی ایجاد کند. بنابراین، بررسی رنج واقعی دبی، مشخصات سیال، شرایط نصب و الزامات منطقه خطرناک باید پیش از خرید انجام شود؛ نه پس از نصب تجهیز.

از کجا اصالت و اورجینال بودن کالای KOBOLD را تشخیص دهیم؟

1. برای اطمینان از اصالت و اورجینال بودن تجهیزات و محصولات کوبولد، صرفاً به نام برند روی محصول یا عنوان نمایندگی در وب سایت فروشنده اکتفا نکنید. مهم این است که مشخصات دستگاه، کد سفارش و مدارک خرید با اطلاعات رسمی سازنده مطابقت داشته باشند.

1. پلاک دستگاه و کد سفارش را بررسی کنید. نام سازنده و مشخصات درج شده روی پلاک باید با اطلاعات دیتاشیت همان مدل مطابقت داشته باشد. کد سفارش نیز باید کامل و قابل تطبیق با ساختار کدگذاری سازنده باشد. برای مثال، در کد NWS-N20 200 0070، بخش N20 به اتصال رزوه ای نر ¾ اینچ NPT اشاره دارد. در کدهای خانواده MIM نیز بخش های مختلف، اطلاعات مربوط به مدل، آب بند، اتصال و مشخصات الکتریکی را تعیین می کنند. تفسیر دقیق هر بخش باید بر اساس مستندات همان خانواده محصول انجام شود. بدین منظور نیاز است که مشتری اطلاعات کامل در این زمینه داشته باشد.

1. مشخصات فنی را با دیتاشیت رسمی تطبیق دهید. فشار و دمای کاری، درجه حفاظت IP، نوع خروجی و تأییدیه هایی مانند ATEX باید با مشخصات همان نسخه یا ورژن از دستگاه مطابقت داشته باشند. داشتن یک ویژگی در خانواده محصولات KOBOLD به این معنا نیست که تمام مدل ها آن ویژگی را دارند. برای بررسی، از وب سایت رسمی KOBOLD و دیتاشیت مربوط به کد سفارش استفاده کنید.

1. مدارک خرید و منشأ کالا را بخواهید. پیش فاکتور و فاکتور باید مدل، کد سفارش و مشخصات کالای تحویلی را به روشنی ثبت کنند. در صورت نیاز، مدارک واردات و اسناد قابل بررسی مربوط به منشأ کالا را نیز درخواست کنید. وجود فاکتور به تنهایی اصالت محصول را ثابت نمی کند؛ مدارک باید در کنار مشخصات فنی و اطلاعات سازنده بررسی شوند.

1. ادعای نمایندگی رسمی را با سند دقیق بسنجید. اگر فروشنده خود را نماینده رسمی KOBOLD معرفی می کند، می توانید مدرک معتبر را از او درخواست کنید. نامه نمایندگی، در صورت وجود، باید نام شرکت، دامنه اختیارات و مدت اعتبار را مشخص کند. حتما به این نکته توجه کنید که عنوان نمایندگی کوبولد در ایران به تنهایی برای اثبات رسمی بودن رابطه با سازنده کافی نیست.

شرکت توان گستر کاوه پارس در زمینه تأمین تجهیزات برق، ابزار دقیق و اتوماسیون صنعتی از سال 1388 فعالیت می کند و محصولات کوبولد را با تعهد اصالت کالا و گارانتی عرضه می کند. برای اطمینان بیشتر، مشخصات مدل، کد سفارش، مدارک قابل ارائه و شرایط گارانتی را پیش از نهایی کردن خرید بررسی کنید.

گارانتی و خدمات پس از فروش توان گستر کاوه پارس چه مواردی را پوشش می دهد؟

آسیب ناشی از سیم کشی اشتباه، انتخاب جنس نامناسب برای تماس با سیال یا وارد شدن فشار بیشتر از حد مجاز درج شده در دیتاشیت، ممکن است مشمول گارانتی نشود. شرایط دقیق به مفاد ضمانت نامه و قرارداد هر سفارش بستگی دارد؛ بنابراین بهتر است پیش از خرید، موارد تحت پوشش و استثناهای گارانتی را بررسی کنید. شرکت توان گستر کاوه پارس برای سفارش های کوبولد، گارانتی و خدمات پس از فروش ارائه می کند. مدت گارانتی، شرایط تعمیر یا تعویض و زمان پاسخ گویی باید در پیش فاکتور یا اسناد مربوط به همان سفارش مشخص شود. پشتیبانی فنی نیز پیش از خرید برای انتخاب مدل متناسب با شرایط فرآیند و پس از خرید برای راه اندازی، طبق شرایط توافق شده ارائه می شود. ثبت مدل دقیق، کد سفارش و شرایط گارانتی در پیش فاکتور، از ابهام در زمان تحویل یا بروز مشکل جلوگیری می کند و مشخص می سازد که رسیدگی به هر مورد باید بر چه اساسی انجام شود. تماس با توان گستر کاوه پارس: 02191551036 شماره همراه: 09352565743 - 09122565743

پرسش های متداول درباره نمایندگی کوبولد و محصولات آن

1. فروشنده ای که خودش را نماینده کوبولد معرفی می کند، چه مدرکی باید ارائه کند؟ برای بررسی ادعای نمایندگی رسمی کوبولد، از فروشنده نامه معتبر نمایندگی از KOBOLD Messring GmbH یا یکی از شرکت های گروه را بخواهید. این نامه باید نام شرکت، محدوده فعالیت و مدت اعتبار نمایندگی را مشخص کند. فاکتور خرید و مدارک مربوط به منشأ کالا را نیز بررسی کنید و کد سفارش روی پلاک دستگاه را با دیتاشیت رسمی تطبیق دهید. صرف استفاده از عنوان نمایندگی کوبولد در ایران برای اثبات رسمی بودن همکاری کافی نیست. این موضوع به تنهایی نمایندگی هیچ تأمین کننده ای را رد نمی کند؛ مدرک معتبر باید مبنای ارزیابی باشد.
2. کوبولد آلمانی است یا آمریکایی؟ کوبولد یک برند آلمانی است و شرکت KOBOLD Messring GmbH در شهر Hofheim am Taunus آلمان قرار دارد. این شرکت در سال ۱۹۸۰ تأسیس شد. بخشی از سردرگمی خریداران به دیتاشیت های منتشرشده توسط KOBOLD Instruments Inc. در پیتسبورگ آمریکا برمی گردد. این شرکت نیز در گروه KOBOLD فعالیت می کند و در اسناد محصولات، نام سازنده آلمانی درج شده است. در برخی از دیتاشیت های بازار آمریکا، مشخصات با واحدهایی مانند PSI و درجه فارنهایت ارائه می شوند؛ بنابراین هنگام مقایسه آن ها با نسخه های متریک، باید واحدها را نیز در نظر گرفت.
3. کد سفارش تجهیزات کوبولد را چگونه بخوانم؟ کد سفارش محصولات KOBOLD از چند بخش تشکیل می شود که هرکدام یکی از مشخصات تجهیز یا گزینه های انتخابی را تعیین می کنند. برای مثال، در کد NWS-N20 200 0070، بخش N20 به اتصال رزوه ای نر ۳/۴ اینچ NPT اشاره دارد. کدهای N25، A25، A50، T40 و T50 نیز به گزینه های اتصال مشخصی مربوط اند که تفسیر دقیق آن ها باید با جدول کدگذاری همان مدل بررسی شود. در خانواده MIM نیز بخش هایی از کد سفارش، اطلاعاتی مانند نوع آب بند، اتصال و مشخصات الکترونیکی را مشخص می کنند. برای نمونه، کدهای مربوط به آب بند FKM و EPDM باید با جدول سفارش رسمی تطبیق داده شوند؛ نمی توان صرفاً از روی ظاهر کد، تمام گزینه ها را با قطعیت تفسیر کرد. هنگام خرید، کد کامل محصول را با بخش Order Details در دیتاشیت رسمی همان مدل مقایسه کنید. اگر بخشی از کد با جدول سازنده مطابقت ندارد یا قابل شناسایی نیست، پیش از تأیید سفارش از فروشنده توضیح و مستندات بخواهید.
4. چرا قیمت یک مدل کوبولد در دو پیش فاکتور متفاوت است؟ نام یکسان خانواده محصول لزوماً به معنای یکسان بودن کد سفارش نیست. برای مثال، در خانواده NWS ممکن است نسخه استاندارد با نسخه دارای تأییدیه ATEX، نوع اتصال، جنس قطعات یا گزینه های الکتریکی متفاوت باشد. هرکدام از این تفاوت ها می تواند بر قیمت نهایی اثر بگذارد. پیش از مقایسه دو پیش فاکتور، کد سفارش کامل هر دو محصول را کنار هم قرار دهید و تفاوت های فنی را بررسی کنید. سپس عواملی مانند موجودی، زمان تحویل و شرایط تأمین را مقایسه کنید. در غیر این صورت، ممکن است تصور کنید برای یک محصول یکسان دو قیمت متفاوت اعلام شده، درحالی که مشخصات دو سفارش با یکدیگر فرق دارند.
5. برای نصب در مناطق خطرناک (Ex)، کدام مدل های KOBOLD قابل بررسی هستند؟ برخی مدل های KOBOLD، از جمله نوع های از NWS، SMN، TSK و ترانسمیتر PAS، با تأییدیه های مرتبط با محیط های مستعد انفجار عرضه می شوند. با این حال، وجود گزینه استاندارد ATEX در یک خانواده به معنای تأیید تمام نسخه های آن نیست و کد سفارش دقیق باید بررسی شود. در انتخاب تجهیز برای منطقه Ex، تطبیق کلاس دمایی با شرایط نصب اهمیت ویژه ای دارد. برای نمونه، مشخصات دمایی نسخه استاندارد NWS را نباید به نسخه ATEX تعمیم داد. طبق اطلاعات مطرح شده برای نسخه ATEX این مدل، در دمای محیط ۷۰ درجه سانتی گراد، حداکثر دمای سیال برای کلاس T6 برابر با ۷۵ و برای کلاس T5 برابر با ۹۰ درجه سانتی گراد است. پیش از سفارش، این حدود را با گواهی همان نسخه و الزامات منطقه نصب تطبیق دهید.
6. دیتاشیت اصلی محصولات KOBOLD را از کجا دریافت کنیم؟ دیتاشیت هر محصول را از وب سایت رسمی KOBOLD به نشانی kobold.com و صفحه مربوط به همان مدل دریافت کنید. برای برخی تجهیزات، از جمله NWS، علاوه بر دیتاشیت، دستورالعمل نصب و راه اندازی نیز در دسترس است. هنگام استفاده از دیتاشیت های منتشرشده در سایت آمریکایی KOBOLD، به واحدهای اندازه گیری توجه کنید. ممکن است فشار با PSI و دما با درجه فارنهایت درج شده باشد، درحالی که نسخه دیگری از سند از بار و درجه سانتی گراد استفاده می کند. برای جلوگیری از خطای انتخاب، مشخصات را بر اساس کد سفارش و نسخه دقیق دستگاه مقایسه کنید و سپس از نمایندگی کوبولد KOBOLD بخواهید مطابق با دیتاشیت محصول را به شما ارائه کند.

نقد و بررسی‌ های کاربران

امتیاز 5 از 5

محمدپور 29 خرداد 1405

گرچه کمی در تماس با پشتیبانی معطل شدیم متاسفانه اما مشاوره کاملی از مهندس حسینی گرفتیم و یکی از خوبیاشون ارائه همه تجهیزات جانبی و لوازمیه که نیاز دارید.

افزودن نقد و بررسی
